Расчет звена DE
Определение опорных реакций
ΣME = 0
VD ·6 – 1·6·3 = 0 VD = 3 кН
ΣMD = 0
VE = 3 кН
11.03.2021 ПГУ, кафедра механики 71
Расчет звена DE
Определение внутренних усилий
11.03.2021 |
ПГУ, кафедра механики |
72 |
Расчет звена DE
Определение внутренних усилий
11.03.2021 |
ПГУ, кафедра механики |
73 |
Расчет звена DE
Определение внутренних усилий
11.03.2021 |
ПГУ, кафедра механики |
74 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
11.03.2021 |
ПГУ, кафедра механики |
75 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M =
11.03.2021 |
ПГУ, кафедра механики |
76 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x
11.03.2021 |
ПГУ, кафедра механики |
77 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x 1·x
11.03.2021 |
ПГУ, кафедра механики |
78 |
Расчет звена DE
Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x 1·x·0.5x
11.03.2021 |
ПГУ, кафедра механики |
79 |
Расчет звена DE

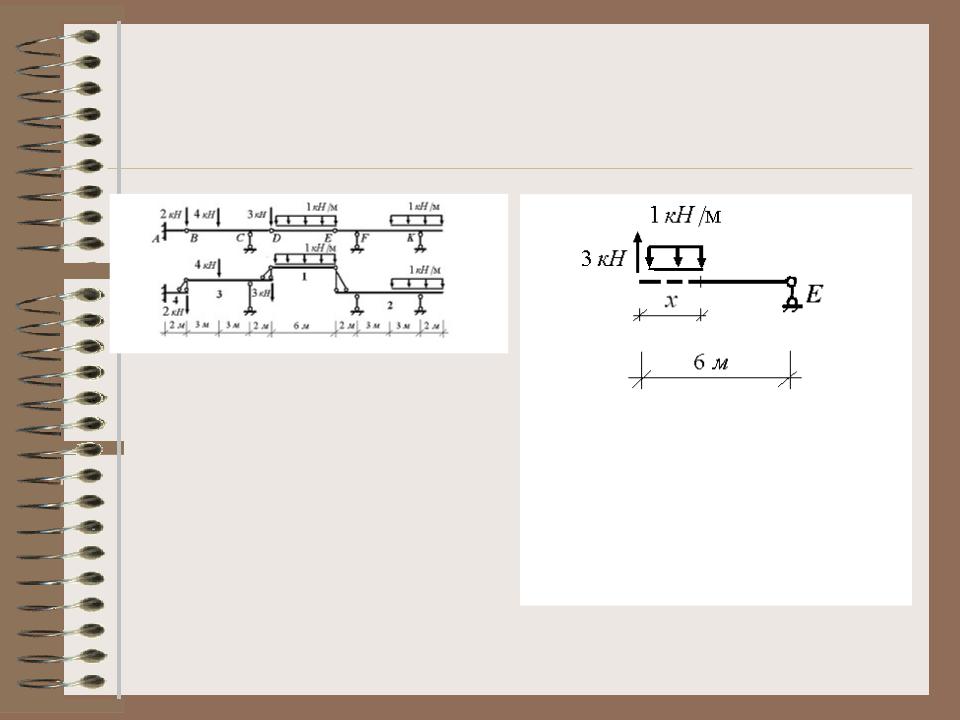

Определение внутренних усилий
0 ≤ x ≤ 6
м
M = 3·x - 1·x·0.5x
11.03.2021 |
ПГУ, кафедра механики |
80 |
