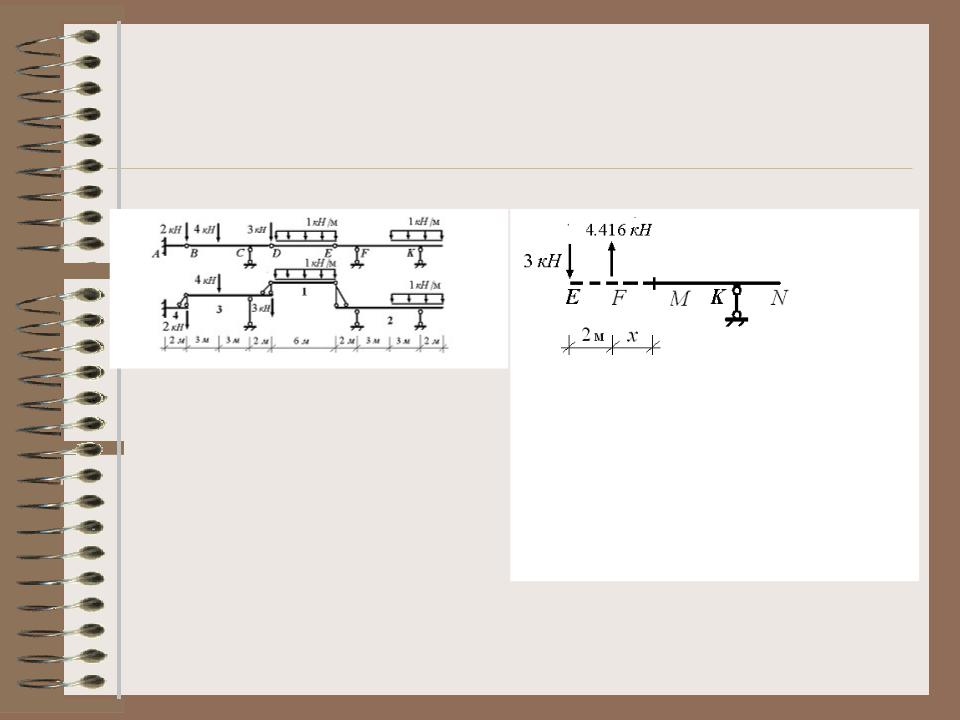

Расчет звена EK
Определение внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
11.03.2021 |
ПГУ, кафедра механики |
161 |
Расчет звена EK
Определение внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0)
=
11.03.2021 |
ПГУ, кафедра механики |
162 |
Расчет звена EK
Определение внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм
11.03.2021 |
ПГУ, кафедра механики |
163 |
Расчет звена EK
Определение внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм |
|
|
M(3) |
|
|
= |
ПГУ, кафедра механики |
164 |
11.03.2021 |
Расчет звена EK
Определение внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм M(3) = -1.752 кНм
11.03.2021 |
ПГУ, кафедра механики |
165 |
Расчет звена EK
Построение эпюр внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм M(3) = -1.752 кНм
11.03.2021 |
ПГУ, кафедра механики |
166 |
Расчет звена EK
Построение эпюр внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм M(3) = -1.752 кНм
11.03.2021 |
ПГУ, кафедра механики |
167 |
Расчет звена EK
Построение эпюр внутренних усилий
Участок FM (0 ≤ x ≤ 3
м)
M = -3·(x+2) + 4.416·x Q = 1.416 кН
M(0) = -6 кНм M(3) = -1.752 кНм
11.03.2021 |
ПГУ, кафедра механики |
168 |
Расчет звена EK
Определение внутренних усилий
Участок MК
11.03.2021 |
ПГУ, кафедра механики |
169 |
Расчет звена EK
Определение внутренних усилий
Участок MК
