26. Нажать ОК.

Вместо использования слоев для управления видимостью эскиза можно встроить эскиз в элемент или операцию построения. Такой подход применяется в большинстве случаев, когда эскиз используется только один раз за все время построения модели. Всегда можно сделать внутренний эскиз внешним, что разрешит вам использовать его или ссылаться на него в другом файле детали.

27.Открыть Навигатор детали и закрепить его, нажав кнопку в левом верхнем углу окна.

28.В Навигаторе детали нажать MB3 на Вытягивание(1)

ивыбрать в контекстном меню Сделать эскиз внутренним. Теперь редактировать эскиз можно только через родитель-

ский объект, которым является выдавленное твердое тело.

29.В Навигаторе детали дважды щелкнуть МВ1 на эле-

менте Вытягивание(1).

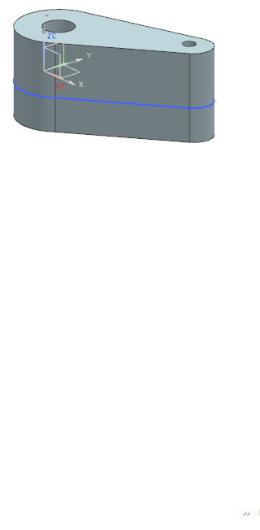

Отобразятся кривые эскиза и твердого тела.

30.В диалоговом окне Вытягивание нажать Эскиз се-

чения.

31.На панели Инструменты эскиза выбрать Ограни-

чения.

32.В точке, где отсутствует ограничение Касательно, выбрать дугу и прямую.

33.Выбрать Касательно.

91

34. Аналогично наложить ограничение Касательно на точки, где его нет.

Далее зададим ограничение концентричности для окружности и дуги (т.е. их центры будут совпадать).

35.Выбрать Ограничения.

36.Нажать MB1 на одной из дуг и ближайшей к ней окруж-

ности.

37.Нажать Концентричность. Окружность передвинется на эскизе, но не на твердой модели.

38.Выполнить те же действия с другой парой «дуга – окружность».

39.Нажать Закончить эскиз. Теперь обновится твердотельная модель.

40.В диалоговом окне Вытягивание нажать ОК.

92

Создадим скругление для ребер верхней грани твердого тела.

41.На панели Элемент нажать кнопку Скругление ребра или выбрать в меню Вставить Конструктивный элемент Скругление ребра.

42.Выбрать ребра на верхней грани.

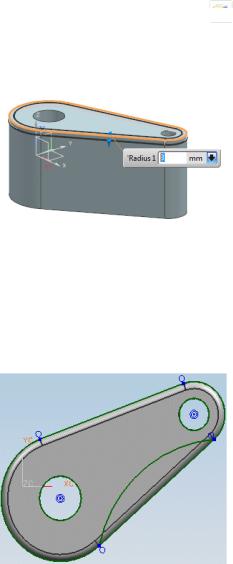

43. Задать радиус скругления равным 3 мм и нажать OК. Допустим, вы обнаружили, что нижняя грань данной детали

(см. рисунок ниже) является помехой для другой детали и вместо прямой линии вы решили сделать дугу. Для лучшего представления на данном рисунке приведен внешний эскиз, в то время как на внутреннем эскизе при редактировании твердотельная модель не будет отображаться.

44. В Навигаторе детали дважды щелкнуть МВ1 на элементе Вытягивание(1) и в диалоговом окне Вытягивание на-

жать Эскиз сечения.

93

45.Выбрать Дуга.

46.Активировать Дуга по 3 точкам.

47.Выбрать нижнюю точку правой дуги. Выбрать нижнюю точку левой дуги. Построить дугу радиусом около 60 мм. Убедиться, что на концах данной дуги отсутствуют все ограничения,

кроме Совпадающие.

48. Выделить указанную линию, нажать на ней MB3 и в кон-

текстном меню выбрать Удалить или выбрать в главном ме-

ню Изменить Удалить.

49.Активировать Ограничения.

50.Выбрать правую дугу и только что созданную дугу, за-

дать ограничение Касательно.

94

51. Выбрать левую дугу и только что созданную дугу. Задать ограничение Касательно.

52.Нажать Закончить эскиз. В диалоговом окне Вы-

тягивание нажать ОК.

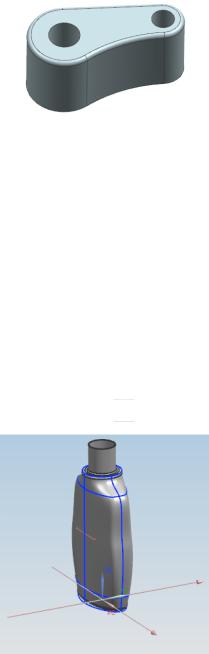

53.Сохранить деталь.

Прежде чем создавать размерные ограничения, необходимо создать еще две линии для задания углового размера и длины детали.

54. Дважды щелкнуть в окне Навигатор детали на элемен-

те Вытягивание (1) и в окне Вытягивание нажать Эскиз сечения.

Вначале создайте линию между центрами окружностей.

Далее необходимо создать горизонтальную линию через центр левой окружности.

95

Нажать OK.

57. На панели Инструменты эскиза нажать Контекстный размер.

Контекстный размер позволяет создавать разные типы размеров в зависимости от положения размера. После задания размера можно перейти к диалоговому окну Размеры, нажав иконку Меню размеров эскиза. Далее можно выбрать любой тип размера и задать некоторые опции управления размерами.

Вначале создадим размер для длины наклонной ссылочной линии.

58. С включенной кнопкой Контекстный размер установить размеры, как показано на рисунке ниже.

59.Нажать Закончить эскиз.

60.В диалоговом окне Вытягивание нажать ОК. Теперь твердотельная модель обновится.
