Модуль Manufacturing (Обработка) позволяет после завершения этапа проектирования задать технологические параметры (например, диаметр инструмента) и сформировать траекторию движения инструмента в виде файла CLSF (Cutter Location Source File), что дословно переводится как «исходный файл положения инструмента». Позднее этот файл будет использоваться в качестве исходных данных для расчета управляющих программ оборудования с ЧПУ.

Модуль Motion (Симуляция кинематики) предназначен для моделирования движения механических конструкций. Он позволяет выполнить всесторонний анализ аспектов действия рычажных механизмов – от соединения звеньев (синтез) до имитации движения (анимация). Модуль Motion предоставляет гибкие и мощные средства для разработки пространственного n-звенного рычажного механизма, выполняет кинематический анализ и в наглядном виде выводит результаты анализа. Этот модуль также обеспечивает интерфейс для передачи данных в другие системы кинематического анализа.

Модуль Structures (Расширенная симуляция) – это про-

стое, но вместе с тем очень мощное средство для инженерного анализа с использованием конечно-элементных моделей. Этот модуль предназначен для конструкторов и специалистов по анализу. Модуль Structures значительно упрощает и ускоряет концептуальное проектирование изделия и анализ его свойств.

Далее после обзора основных модулей NX (на самом деле их больше) перейдем непосредственно к работе в данной программе.

Урок 1.1. Знакомство с программой

В данном уроке рассматриваются следующие вопросы:

основные элементы интерфейса программы;

создание файла модели;

примитивы;

основы работы со слоями.

11

Шаги

1. Запустить программу NX.

После загрузки NX вы увидите окно Работа с NX, в котором отображаются различные советы по работе с приложениями системы (рекомендуется их прочитать). Также отображается панель главного меню (1), панель Стандарт (2) и панель ресурсов (3).

Кнопки, расположенные на панели Стандарт, служат для создания нового файла или открытия уже существующего файла детали. Модели, сборки, чертежи и большинство других объектов, создаваемых в NX, сохраняются как «детали».

Также на панели Стандарт находится кнопка Справка, которая вызывает справку по NX (справка устанавливается отдельно, после установки NX).

12

При нажатии на кнопку Открыть последние появляется выпадающее меню, в котором можно выбрать деталь, с которой вы недавно работали.

2. На панели Стандарт нажать Новый.

В появившемся окне Новый можно выбрать шаблон, по которому будет создана модель, чертеж или симуляция (конечноэлементные расчеты).

Также можно задать единицы измерения, с которыми будет работать модель (миллиметры или дюймы).

Поскольку в данном пособии рассматривается твердотельное моделирование деталей, то мы всегда будем пользоваться простым шаблоном Модель.

3. Установить единицы измерения в Миллиметры, выбрать шаблон Модель, в поле Имя задать имя файла (расширение можно не указывать), в поле Папка задать путь к папке, в которую будет сохранена деталь и нажать ОК.

По умолчанию будет загружен модуль Моделирование. При работе в любом модуле его название отображается в заголовке окна, так же, как и имя детали.

13

4. На панели Элемент нажать кнопку Блок.

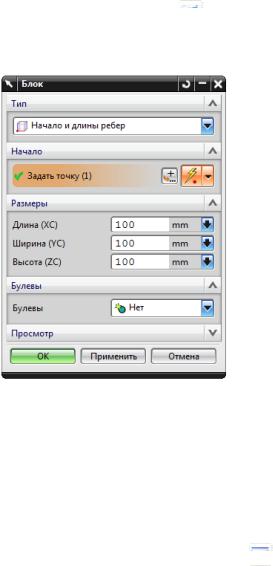

В диалоговом окне Блок в разделе Тип можно установить, по каким параметрам будет построен блок.

5.В разделе Тип открыть выпадающий список и прочитать возможные способы задания блока.

6.Оставить без изменений заданный тип построения Нача-

ло и длины ребер.

7.В поле Длина (ХС) ввести 100, в поле Ширина (YС) ввести 100, в поле Высота (ZC) ввести 500.

8.Нажать ОК.

9.Если изображение блока велико и не помещается в гра-

фическом окне (7), на панели Вид нажать кнопку Опти-

мизация или выбрать в меню Вид Операция Оптимизировать.

После выполненных действий мы увидим построенный блок.

16

15. Деактивировать (повторно нажать, чтобы снять выделе-

ние) кнопку Вращение на панели Вид.

Теперь посмотрим, как можно регулировать масштаб отображения детали.

16. Прокрутить МВ2 вперед и назад.

Можно видеть, что масштаб отображения детали изменяется.

Также масштаб отображения можно регулировать еще двумя способами.

17.Нажать клавишу Ctrl и МВ2, не отпуская их, переместить мышь вверх или вниз.

18.На панели Вид нажать кнопку Масштаб +/-, нажать МВ1 и, удерживая ее, переместить мышь вверх или вниз.

19.Деактивироватькнопку Масштаб+/- на панели Вид.

20.Для быстрого возврата в оптимальный режим отображе-

ния на панели Вид нажать кнопку Оптимизация или вы-

брать в меню Вид Операция Оптимизировать.

Правая кнопка мышки или МВ3 используется для вызова контекстного меню. Содержание команд в контекстном меню зависит от того, в каком приложении вы работаете, и где находится курсор мыши (над объектом моделирования или в пустой части графической области).

21.На свободном месте графического экрана нажать МВ3

ивыбрать в контекстном меню Стиль закраски Статический каркасный.
