- •Мониторинг на этапах респираторной поддержки
- •Объект
- •Виды мониторинга
- •Общая схема
- •Мониторинг
- •ТРЕБОВАНИЯ К
- •Проблемы мониторинга
- •Проблемы мониторинга
- •Проблемы мониторинг
- •мониторинга
- •Проблемы мониторинга
- •Мониторинг респираторной
- •Мониторинг респираторной
- •Методы анализа кислородного статуса организма
- •Базисный принцип пульсовой оксиметрии
- •Базисный принцип пульсовой оксиметрии
- •Пульсоксиметрия: поглощение световых потоков тканями
- •Пульсовая оксиметрия
- •Пульсовая оксиметрия: точность
- •Пульсовая оксиметрия:
- •Транскутанное (чрезкожное) определение PaO2 (TcO2)
- •Транскутанное (чрезкожное) определение PaO2 (TcO2)
- •Транскутанное определение PaO2
- •В условиях шока, тяжелой гипоксемии, недостаточности кровообращения, любых состояний с нарушением периферической перфузии
- •Капнографический
- •Капнос – дым (греч.) Физиология CO2
- •НА МЕТАБОЛИЗМ CO2
- •ГЛИКОГЕН
- •ПРОДУКЦИЯ CO2 (VCO2)
- •2 - ТРАНСПОРТ CO2
- •ПАРЦИАЛЬНОЕ ДАВЛЕНИЕ CO2
- •ВЗАИМОДЕЙСТВИЕ МЕЖДУ КИСЛОРОДОМ И
- •3 - ВЫВЕДЕНИЕ CO2
- •ФАКТОРЫ, ВЛИЯЮЩИЕ НА PACO2
- •По изменению градиента РаСО2–
- •КАПНОГРАФИЯ И КАПНОМЕТРИЯ
- •НЕОБХОДИМЫ Й МИНИМУМ МОНИТОРИНГА
- •ТИПЫ КАПНОГРАФОВ
- •КАПНОГРАФИЯ ПРЯМОГО ПОТОКА
- •Капнометрия прямого потока (Mainstream)
- •Капнометрия бокового потока (Sidestream)
- •Технология микропотока
- •Технология микропотока
- •НОРМАЛЬНАЯ КАПНОГРАММА
- •НОРМАЛЬНАЯ КАПНОГРАММА
- •ИЗМЕНЕНИЯ КАПНОГРАММЫ
- •ПОСТЕПЕННОЕ СНИЖЕНИЕ PETCO2 С
- •СНИЖЕНИЕ СОДЕРЖАНИЯ PETCO2 ПРИ ИВЛ
- •КАПНОГРАММА ПРИ СЛР
- •ПРОГРЕССИРУЮЩЕЕ ПОВЫШЕНИЕ PETCO2
- •ИЗМЕНЕНИЯ КАПНОГРАММЫ
- •Основные причины гиперкапнии
- •Основные причины гипокапнии
- •КАПНОГРАФИЯ:
- •КАПНОГРАФИЯ: ПРИМЕНЕНИЕ В КЛИНИКЕ
- •Капнография и нарушения вентиляции
- •Мониторинг выдыхаемого СО2 в режиме реального
- •• Капнография в анестезиологии и реаниматологии: ИВЛ,
- •Диагностические возможности капнометрии
- •Глубокая Картина кислородного статуса - концепция RADIOMETER
- •Правила
- •Анализ газов крови и рН оказывает наиболее прямое и важное воздействие на лечение
- •Доаналитическая стадия
- •Хранение проб крови
- •Используемые
- •Используемые показатели оценки транспорта кислорода кровью
- •Используемые показатели оценки транспорта кислорода кровью
- •Используемые показатели оценки отдачи кислорода тканям
- •Лактат-ацидоз – результат перфузионного дефицита и маркер тканевой гипоксии
- •Используемые показатели оценки оксигенации тканей
- •Прогностическая роль концентрации лактата в крови
- •Концентрация лактата в крови
- •стандартного
- •Взятие пробы артериальной крови
- •Взятие пробы артериальной крови
- •Условия забора артериальной крови из лучевой артерии для исследования кислородного
- •Нормальные значения показателей газообмена и транспорта О2
- •Повышенная потребность в О2
- •Снижение транспорта в О2 с
- •Снижение транспорта в О2 на фоне отсутствия или неэффективности его компенсации
- •Снижение транспорта в О2 на
- •Снижение транспорта и потребления О2 при
- •Оценка респираторного компонента (1)
- •Быстрый ориентировочный расчет AaDO2
- •Напряжение О2 в артериальной крови и ДО2 при разных FiO2 и PB –
- •Оценка респираторного
- •Оценка гемического компонента
- •Оценка гемодинамического
- •Алгоритм диагностики гипоксемии
- •Алгоритм диагностики гиперкапнии
- •Основные газовые индексы
- •Механика дыхания - основы мониторинга
- •Параметры современного дыхательного мониторинга
- •Параметры современного дыхательного мониторинга
- •Мониторинг давления в трахее и в пищеводе
- •Измерение давления в респираторной системе
- •4 механических элемента дыхательной системы
- •Общее давление в респираторной
- •Правильная установка пищеводного датчика - прием Байдура - The Baydur maneuver (Am Rev
- •Базовые понятия
- •время, объем- время, давление - время
- •Динамические петли давление объем и поток- объем
- •Статическая и динамическая податливость
- •Податливость и сопротивление (механический вдох)
- •Механический вдох (пациент пассивен)
- •Комплайенс (Crs, Cl, Ccw) и резистанс (Raw): механический вдох
- •Вспомогательный вдох (пациент активен)
- •Статическая P-V-петля
- •Статическая кривая давление-объем (метод множественных окклюзий – множественных
- •Кривая P-V при разных клинических ситуациях
- •Статическая кривая давление-объем (метод низкого потока в трахее)
- •Работа дыхания
- •Работа дыхания – PTP (pressure-time product) – интеграл под кривой давление- время
- •Работа дыхания – W (pressure-time product)
- •Графические формы при различных режимах вентиляции
- •Вентиляция по объему (Volume
- •Вентиляция по объему
- •Вентиляция по объему (Volume Control)
- •Вентиляция по объему (Volume
- •Вентиляция по давлению (Pressure Control)
- •Вентиляция по объему (Volume
- •Вентиляция по объему (Volume
- •Вентиляция по давлению (Pressure Control)
- •Вентиляция по объему (Volume Control)
- •Вентиляция по объему (Volume
- •Давление плато на вдохе – основной критерий опасности баротравмы
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха –
- •Измерение давления плато вдоха – создание паузы вдоха
- •Измерение давления плато вдоха
- •Экспираторный паттерн
- •Изменения экспираторного паттерна
- •Изменения экспираторного паттерна
- •Изменения экспираторного паттерна
- •Изменения экспираторного паттерна
- •Auto РЕЕР (внутренний РЕЕР)
- •Причины дыхательной гиперинфляции – больной не успевает выдохнуть!
- •Расчет auto РЕЕР – пауза выдоха
- •Расчет auto РЕЕР – пауза выдоха
- •Эффекты auto РЕЕР при объемной вентиляции
- •Эффекты auto РЕЕР при вентиляции по давлению
- •Эффекты auto
- •Эффекты auto РЕЕР на триггирование
- •Можно ли компенсировать auto РЕЕР ?
- •Можно ли компенсировать auto РЕЕР использованием внешнего РЕЕР?
- •Ригидные трубки (короткий выдох)
- •Спадающийся сегмент - вентиляция по объему
- •Спадающийся сегмент – вентиляция по давлению
- •Спадающийся сегмент – облегчение триггирования
- •Синхронность дыхательного паттерна больного и работы респиратора
- •Триггировани
- •Соответствие требований больного подаваемому респиратором потоку
- •Соответствие требований больного подаваемому респиратором потоку
- •Соответствие требований больного
- •Совпадение выдоха больного и переключения респиратора с вдоха на выдох
- •После всего, что было сказано…
- •Респираторный мониторинг:
- •Двухкомпонентная
- •Двухкомпонентная
- •Расчет растяжимости С
- •Нормальные значения С
- •Расчет сопротивления R
- •Нормальные значения R
- •Ограничение линейной зависимости
- •Ограничение линейной
- •А можно ли обойтись без плато?...
- •Петля «давление – объем»
- •Семиотика петли «давление – объем»:
- •SpiroDynamicsТМ: главная идея
- •СпироДинамикаТМ в действии
- •«Диностатическая кривая»
- •Преимущества СпироДинамикиТМ:
- •СпироДинамикаТМ на экране Engström Carestation
- •Функциональная остаточная емкость (ФОЕ, FRC)
- •Насколько менять FIO2?
- •Технология FRC:
- •Lung InViewТМ на экране Engström Carestation
- •А как насчет мониторинга
Комплайенс (Crs, Cl, Ccw) и резистанс (Raw): механический вдох
Во время пассивного вдоха давление в плевральной полости (пищеводе) Pes отражает
давление, растягивающее грудную клетку.
Определяется податливостью грудной клетки (chest wall compliance)
Ccw = V/(insp Pes – exp Pes)
Общее Paw = давление на преодоление
сопротивления + давление на преодоление
эластичности легких + давление на преодоление эластичности грудной клетки
Paw = (Raw x V) + (V/Cl) + (V/Ccw)
Общая формула:
1/Crs = 1/Cl + 1 /Ccw 1/Cl =1/Crs - 1 /Ccw
Вспомогательный вдох (пациент активен)
•Во время активного вдоха давление в плевральной полости (пищеводе) зависит от податливости легких (Cl) и
сопротивления дыхательных путей
(RAW)
•Податливость грудной клетки на Pes не влияет - Ccw элиминировано
мышечной активностью
Pes = (Raw x + (V/Cl)
Cl = V/plat Pes – exp Pes
Raw = (peak Pes – plat Pes)/V
Пассивный вдох Активный вдох
Статическая P-V-петля
Статическая кривая давление-объем (метод множественных окклюзий – множественных
Pplat - Palv)
• Нижняя точка
перегиба (low Pflex) – рекрутмент альвеол
• Верхняя точка
перегиба (upper
Pflex) – перерастяжение
альвеол
• Между точками
– безопасная
вентиляция
Кривая P-V при разных клинических ситуациях
|
1. |
Повышенная |
1 |
2 |
жесткость |
|
|
грудной |
|
|
клетки |
|
|
(высокое |
|
|
Pplato – |
|
2. |
безопасно) |
|
Повышенная |
|
|
|
жесткость |
|
|
легких |
(высокое Pplato – опасно)
Es- давление в пищеводе
AW – давление в дыхательных путях TA – трансальвеолярное давление (AW-Es)
Статическая кривая давление-объем (метод низкого потока в трахее)
AW 60 – изменения Paw при F=60 l/min AW 10 – изменения Paw при F=10 l/min TR 60 – изменения Ptr при F=10 l/min xxx – статическая P-V кривая
Работа дыхания
Работа дыхания – PTP (pressure-time product) – интеграл под кривой давление- время
PTP для респ.с-мы
Paw
PTP для легких
Pes

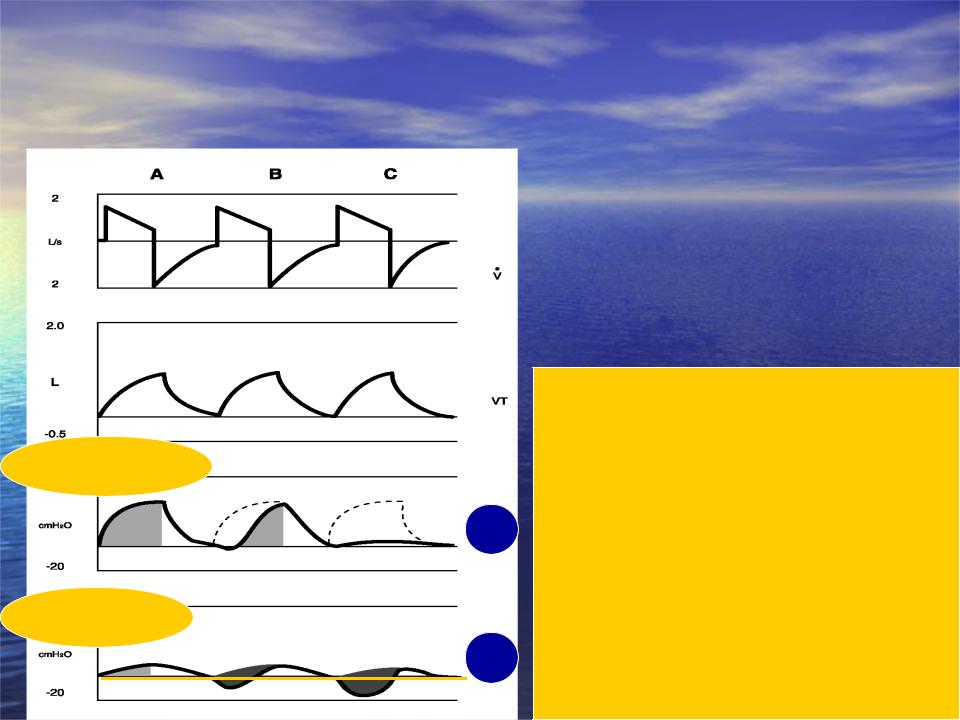

Работа дыхания – W (pressure-time product) |
|
– интеграл под кривой давление-объем |
|
|
• А – полностью |
|
механический вдох |
Pes |
• B – частично |
|
ассистированный вдох |
• С – самостоятельный вдох (F и V – одинаковы)
W для легких
W для респ.с-мы |
Paw |
Светлая тень – работа аппарата ИВЛ Темная тень – работа респираторной системы больного (справа от изолинии– только легких больного)
