7. Сложное сопротивление
Рассмотренные нами до сих пор случаи нагружения элементов конструкций (растяжение-сжатие, сдвиг, кручение, плоский изгиб) относят сопротивление стержня к одному (простому) виду деформации. Сложным соответствует два и более простых видов деформации.
С
Mx P2
В

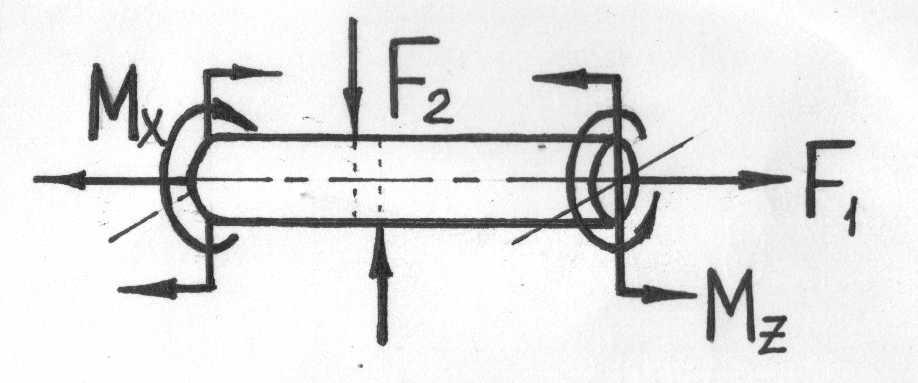

Рис.
7.1. Сложное сопротивление P1 Mz
7.1. Косой изгиб. Общие понятия о косом изгибе
П
Рис.7.2.
Плоский изгиб
Косой изгиб – изгиб, при котором плоскость P действия изгибающих моментов и поперечных сил не совпадает ни с одной из главных плоскостей инерции бруса.
Определение внутренних усилий при косом изгибе. При косом изгибе в поперечных сечениях бруса действуют следующие внутренние усилия: Mz, My – изгибающие моменты и Qy, Qz –поперечные (перерезывающие) силы.
Это легко показать, мысленно рассекая стержень и определяя внутренние усилия при косом изгибе консольной балки под действием сосредоточенной силы F на свободном конце (см. рис.47):
P

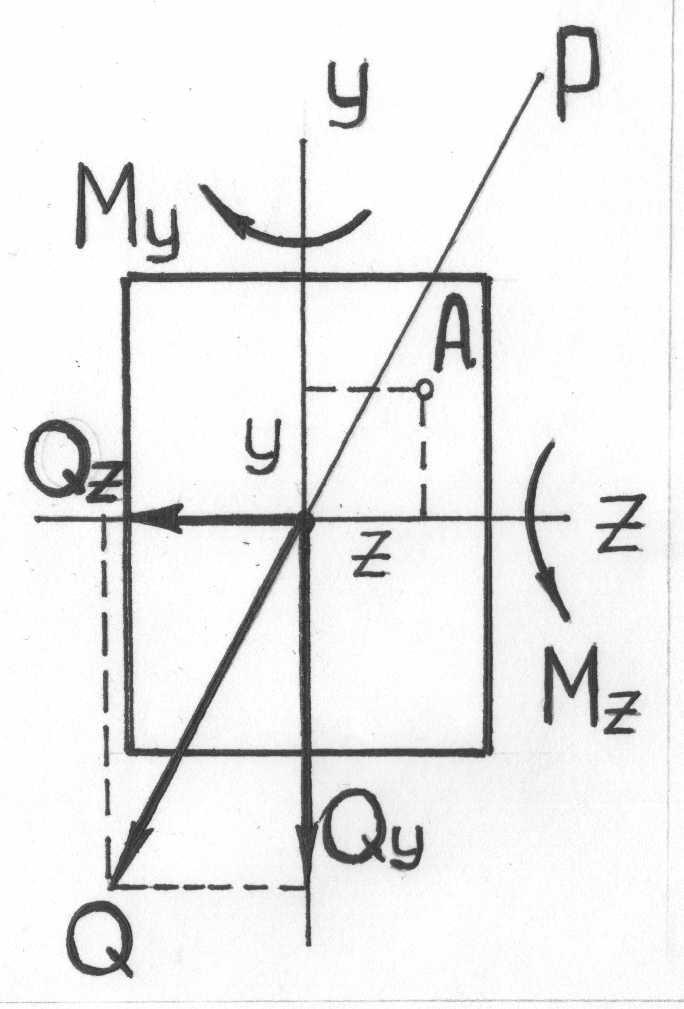

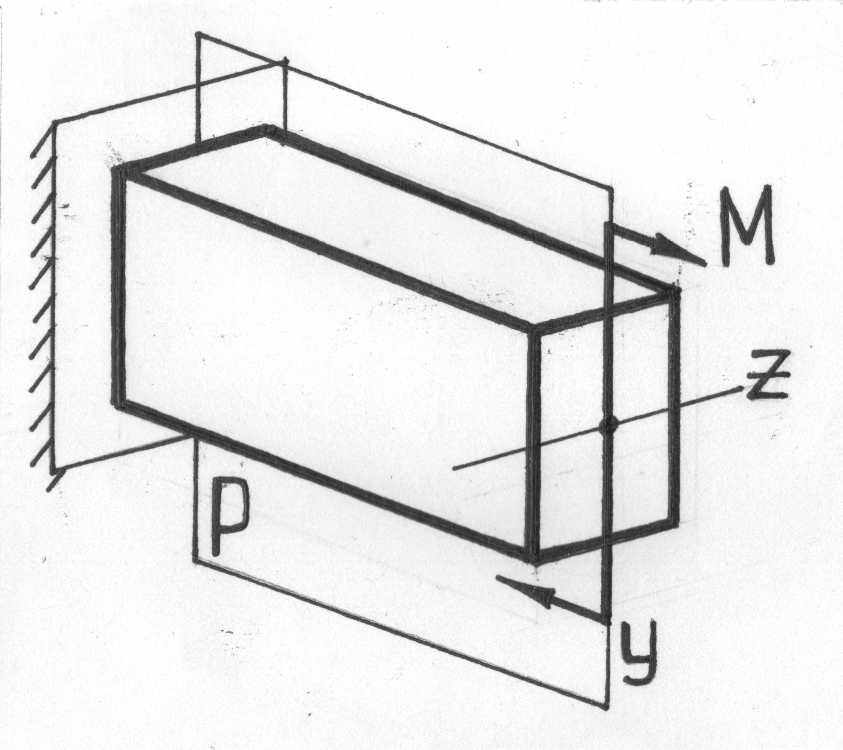

Рис.7.3. Косой изгиб Рис.7.4. Внутренние усилия в балке
при косом изгибе
Правило знаков для внутренних усилий: изгибающие моменты – положительны, если вызывают растяжение в положительном квадранте координатной системы zOy; поперечные силы – положительны, если под их действием отсеченный элемент поворачивается по часовой стрелке.
Таким образом, косой изгиб может быть представлен как совместное действие двух плоских изгибов в двух взаимно перпендикулярных плоскостях инерции.
Для определения полного изгибающего момента M и полной поперечной силы Q при косом изгибе достаточно определить внутренние усилия для каждого из плоских изгибов в отдельности (то есть Qy, Mz и Qz, My), а затем найти их векторную сумму:
. (7.2)
7.2. Определение напряжений при косом изгибе
Используя принцип независимости действия сил (принцип суперпозиции) найдем напряжения при косом изгибе. Рассмотрим точку A с координатами (y, z) в сечении изгибаемой балки и определим в ней напряжения от каждого из внутренних усилий, возникающих при косом изгибе:
нормальные напряжения от изгибающего момента Mz
; (7.3)
нормальные напряжения от изгибающего момента My
; (7.4)
касательные напряжения от поперечной силы Qy
; (7.5)
касательные напряжения от поперечной силы Qz
(7.6)
Полные напряжения ипри косом изгибе найдем путем геометрического суммирования составляющих:
а) касательных
; (7.7)
б) нормальных
(7.8)

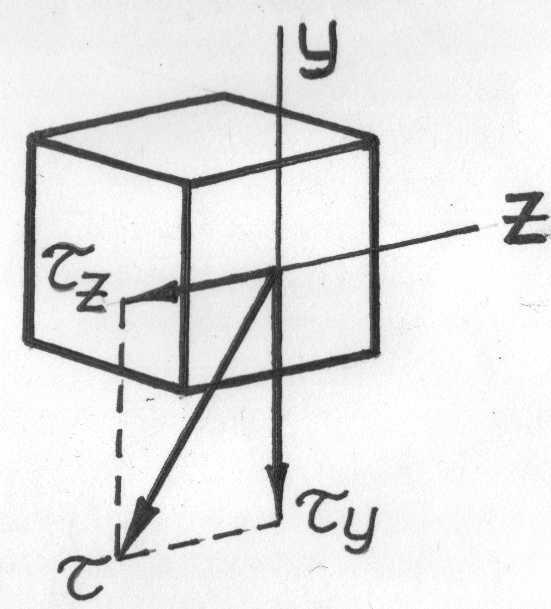

Рис.7.5.
Касательные напряжения при косом изгибе Рис.

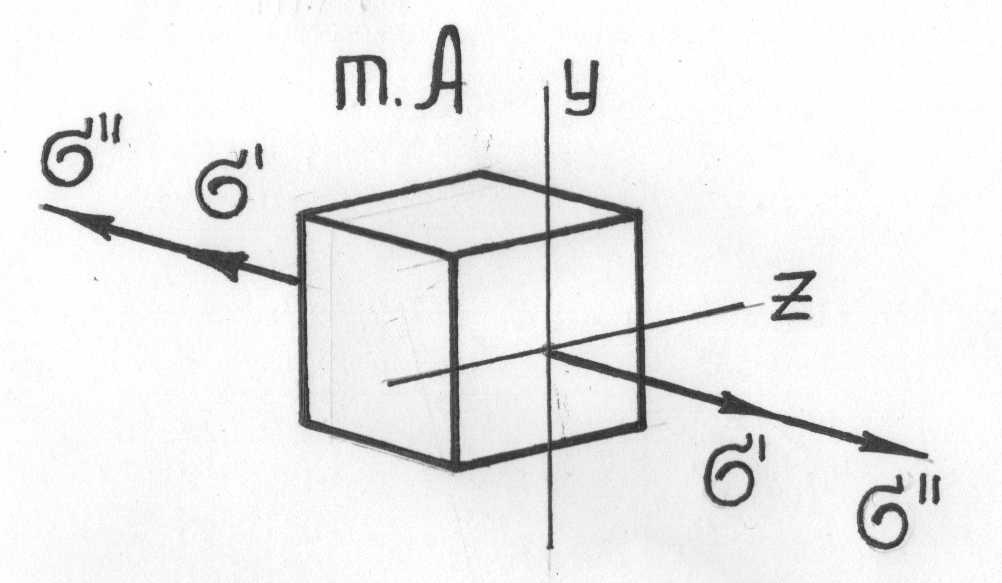

7.6.
Нормальные напряжения при косом изгибе
Последнюю формулу удобно представить в виде
,
или
, (7.9)
где – угол наклона силовой плоскостиP при косом изгибе (а при сложном изгибе – угол наклона плоскости действия полного изгибающего моментаM в данном сечении).
