Контрольные вопросы
Перечислите известные Вам виды цифровой модуляции гармонического переносчика.
В чём принципиальное отличие цифровой модуляции и демодуляции от аналоговой?
Напишите аналитические выражения сигналов с ЦАМ, ЦФМ, ЦЧМ.
Что общего и различного в системах цифровой модуляции ФМ и ОФМ?
Изобразите сигналы с разными видами цифровой модуляции в виде векторов в пространстве сигналов и оцените их сравнительную различимость.
Какими способами повышают скорость передачи сигналов с цифровой модуляцией?
Нарисуйте схему формирования сигналов ФМ-4 и объясните принцип её работы.
Что представляют собой сигнальные созвездия?
Почему многопозиционные системы КАМ предпочтительнее систем ФМ (ОФМ).
Рекомендации по проведению экспериментальных исследований формирования сигналов с разными видами цифровой модуляции
Для закрепления полученных в разделе 3.9 знаний полезно выполнить лабораторные работы № 23 ÷ №28, связанные с исследованиями процессов формирования сигналов с разными видами цифровой модуляции:
ФМ и ОФМ (рис. 3.50),
ФМ-4 (QPSK) (рис. 3.51),
ФМ-4 со сдвигом (OQPSK) (рис. 3.52),
ФМ-16 (рис. 3.53),
КАМ-4 (QASK) (рис. 3.54),
КАМ-16 (SPM) (рис. 3.55).
При их выполнении обратите внимание на способы получения, спектры и расположение сигнальных точек в сигнальных созвездиях сигналов с разными видами модуляции.
Наблюдайте появление паразитной амплитудной модуляции при прохождении сигналов с разными видами ФМ через полосовой фильтр. Исследуйте влияние на пик-фактор сигналов с четырёхкратной ФМ от способа их формирования (ФМ и ФМ-4 со сдвигом).
Сравните расстояния между сигнальными точками сигнальных созвездий для сигналов с разными видами цифровой модуляции, особенно для сигналов с равными их количествами (ФМ-16, КАМ-4 (QASK) и КАМ-16 (SPM)). Обратите внимание на независимость этих расстояний от фазовых сдвигов сигналов в канале (фазовращателе).
|
Рис. 3.50. Исследование сигналов с ФМ и ОФМ |
|
Рис. 3.51. Исследование сигналов с ФМ-4 (QPSK) |
|

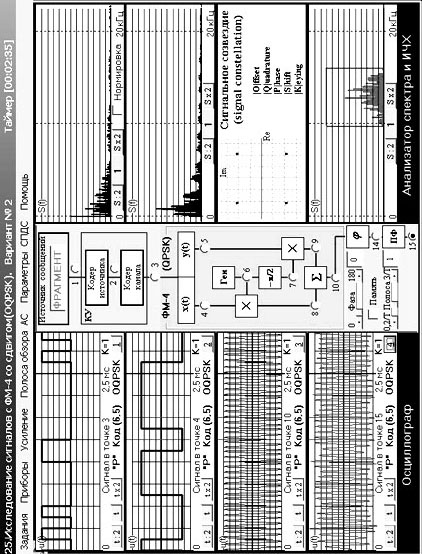

Рис. 3.46. Исследование сигналов с ФМ-4 со сдвигом (OQPSK) |
|
Рис. 3.46. Исследование сигналов с ФМ-16 |
|
Рис. 3.46. Исследование сигналов с КАМ-4 (QASK) |
|

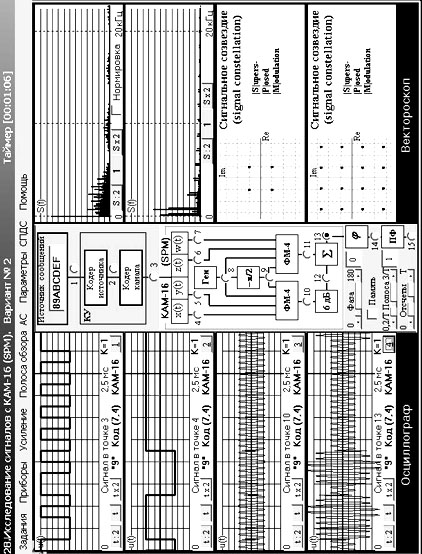

Рис. 3.46. Исследование сигналов с КАМ-16 (SPM) |
Рекомендуемая литература
Теория электрической связи: Учебник для вузов / А.Г.Зюко, Д.Д.Кловский, В.И.Коржик, М.В.Назаров; Под ред. Д.Д.Кловского.–М.:Радио и связь, 1998.–432 с.: ил.
Радиотехнические системы передачи информации: Учеб. пособие для вузов / В.А.Борисов, В.В.Калмыков, Я.М.Ковальчук и др.; Под ред. В.В.Калмыкова. –М.: Радио и связь, 1990. –304 с.: ил.
Григоровский Л.Ф., Коржик В.И., Красов В.Г., Кушнир В.Ф. Теория электрической связи. Модели сигналов и методы их преобразования в системах связи: Учеб. пособие / ЛЭИС, –Л., 1990. –88 с.: ил.
Григоровский Л.Ф., Коржик В.И., Красов В.Г., Кушнир В.Ф. Теория электрической связи. Ч. 2. Прохождение детерминированных сигналов через каналы связи: Учеб. пособие / ЛЭИС, –Л., 1991. –95 с.: ил.
Сальников А.П. Виртуальная учебная лаборатория по курсам кафедры теоретических основ связи и радиотехники / СПбГУТ.-СПб,2001.-100 с.: ил.
