1)Системы координат: глобальная и локальные
2)Вставка 3D фрагментов
3)Управление положением 3D фрагмента
4)Создание проекций и разрезов
5)Создание спецификации
Работа рассчитана на выполнение в течение 4 академических часов.
3.3 ЗАДАНИЕ
В ходе работы студентом выполняется разработка двух сборочных моделей: держателя диода Приложение Ж и детектора поля Приложение К. Затем, для каждой сборки, готовится конструкторская документация (Сборочные чертежи и спецификации).
3.4 РЕШЕНИЕ ТИПОВОЙ ЗАДАЧИ
3.4.1 ДЕРЖАТЕЛЬ ДИОДА В СБОРЕ
Создайте новый документ (ГМ: Начало работы/Файлы/3D Сборка
). То же самое можно сделать, используя закладку ГМ: Файл или ПБД: ▼ 3D Сборка. Сохраните файл с именем СБ Держатель
диода.grb в папку Прибор.
Прототип 3D Сборка содержит настройки, необходимые для создания спецификации.
Для создания сборок используется команда ГМ: Сборка/Сборка/3D
Фрагмент. По кнопке Автоменю: (Выбрать файл) открывается диа-
лог выбора файлов. Надо найти и открыть файл Держатель диода.grb. Поскольку это первый фрагмент в сборке, его расположение в пространстве может быть произвольным. Поэтому сразу можно подтвердить вставку фрагмента.
Вторым фрагментом данной сборочной единицы является Диод.grb. ЛСК на Диоде (1) и Держателе (2) создаются путем выбора круговых ребер (рис. 3.4, а). При этом начало систем помещается в центр кругового ребра. После привязки Диода, при необходимости, измените
его ориентацию кнопками Автоменю. Результат выполнения операции показан на рис. 3.4, б.
66
а) |
б) |

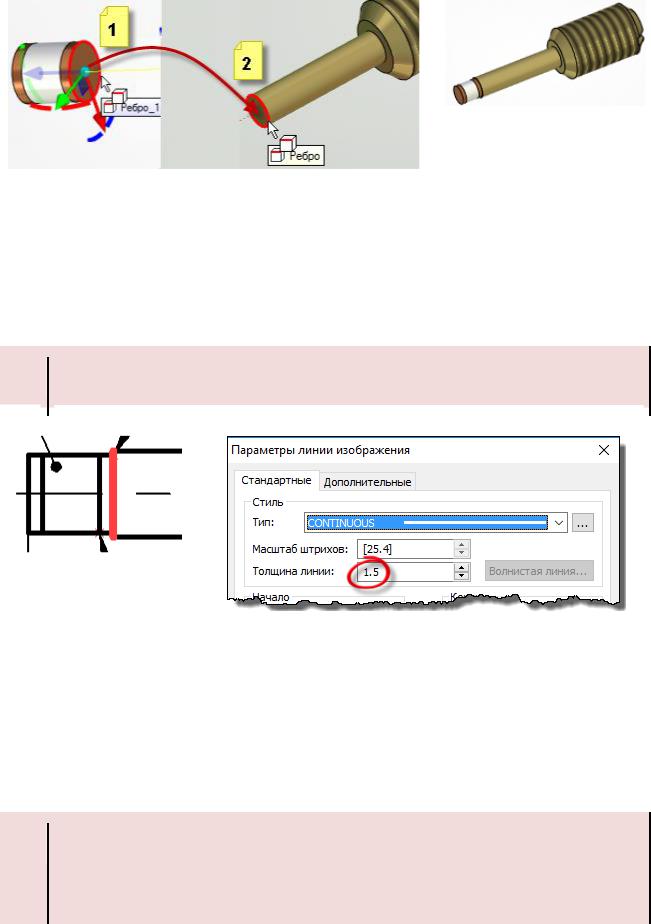

Рис. 3.4 – Сборка держателя диода: а – системы координат; б - результат
Сборочный чертеж приведен в Приложении Ж. Его создание не должно вызвать затруднений. Не забудьте только изменить толщину линии, соответствующей паяному шву (она должна быть в два раза толще основной линии), как показано на рис. 3.5.
Позиции деталей проставляются ПОСЛЕ создания спецификации.
|
|
а) |
б) |
Рис. 3.5 – Графическое изображение паяного шва: а – корректируемые линии; б – изменение толщины линии
Для создания спецификации сначала надо открыть окно Структура изделия (рис. 3.6). Если его содержание не соответствует показанному на рисунке, нажмите кнопку Обновить в заголовке этого окна. Предварительно надо выйти из выполняемых команд.
Если и после этого обнаружится несоответствие, проверьте правильность заполнения Структуры изделия в файлах фрагментов, внесите необходимые изменения и сохраните эти файлы.
67
Рис. 3.6 – Структура изделия Держатель диода в сборе
Для создания спецификации по кнопке (Создать отчет по структуре изделия) заголовка окна Структуры изделия вызывается диалоговое окно, показанное на рис. 3.7. После нажатия кнопки [Запустить] на новой странице документа будет сгенерирована спецификация. Она должна соответствовать Приложению И.
Рис. 3.7 – Окно параметров создания спецификации
Для простановки позиций надо нажать кнопку (Проставить позицию …) в заголовке окна Структуры изделия. После выбора строки в структуре изделия на чертеже будет подсвечен соответствующий фрагмент. Останется разместить выноску с позиционным обозначением.
68
