а)
б)

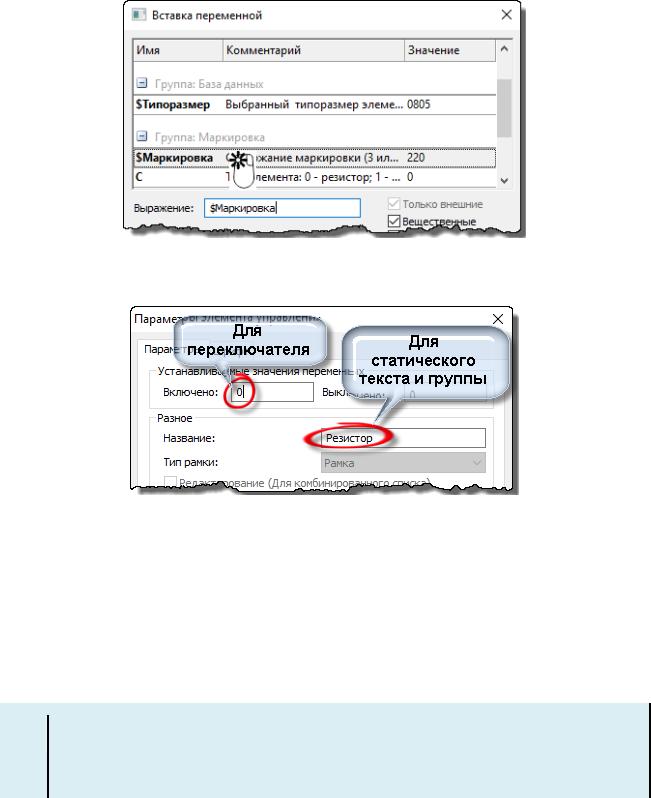

Рис. 4.23 – Диалоговые окна элементов управления: а – связь с переменной; б – параметры
После размещения всех элементов управления надо подогнать
размеры страницы к размерам созданных объектов. В команде Вид: (Размеры страницы) выполните подгонку, используя манипуляторы на рамке страницы.
Теперь по команде ГМ: Параметры/Переменные/Внешние переменные вместо редактора будет открываться созданное диалоговое окно.
4.3.6ПОДГОТОВКА ДАННЫХ ДЛЯ СПЕЦИФИКАЦИИ
Чтобы при создании спецификации сборочного чертежа в нее автоматически были занесены сведения об ЧИП элементе, необходимо подготовить их в данном документе. Для работы с этими данными надо открыть
93
окно Структура изделия командой ГМ: Спецификации/Структура
изделия/Окно структуры .

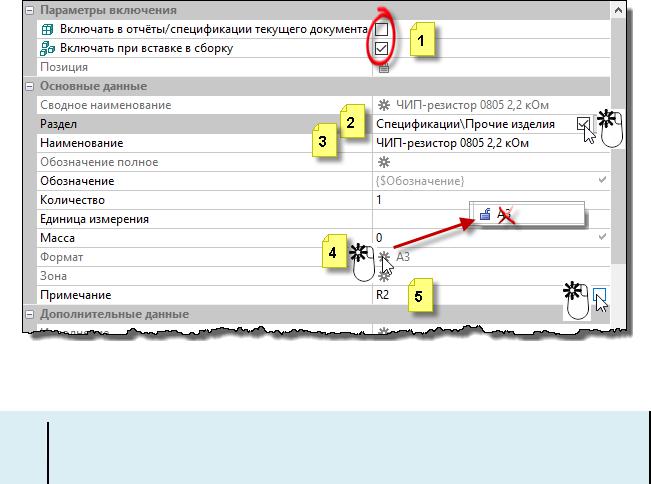

В открывшемся окне будет одна запись, параметры которой (рис. 4.24) открываются кнопкой в заголовке окна Структура изделия.
Рис. 4.24 – Параметры записи в Структуре изделия
Переключатели в строках Раздел и Примечание будут видны после выбора этих строк.
Действия в этом диалоге описаны ниже:
1)Установить переключатели.
2)Отключить переключатель в строке Раздел и из списка выбрать указанный раздел спецификации.
3)В строке Наименование ввести текст, содержание которого зависит от значений переменных модели. Поэтому здесь будет комбинация текста и переменных, показанная ниже:
ЧИП-{$R_C} {$Типоразмер} {$Номинал}
(эту строку можно скопировать прямо отсюда). После размещения этой строки вместо конструкций {…} будут подставлены значения переменных.
4)После щелчка по звездочке удалить обозначение формата.
5)Щелчок на переключателе вызовет окно со списком переменных. Надо выбрать переменную $Poz.
94
4.3.7 СОЗДАНИЕ БИБЛИОТЕКИ
Чтобы стандартные иконки файлов заменились на изображения, надо создать иконку и просмотр, интегрированные в файл модели.
Перед созданием иконки и просмотра перейдите в 3D окно, скройте построения, максимально увеличте изображение и сориентируйте его так, как хотите видеть на иконках.

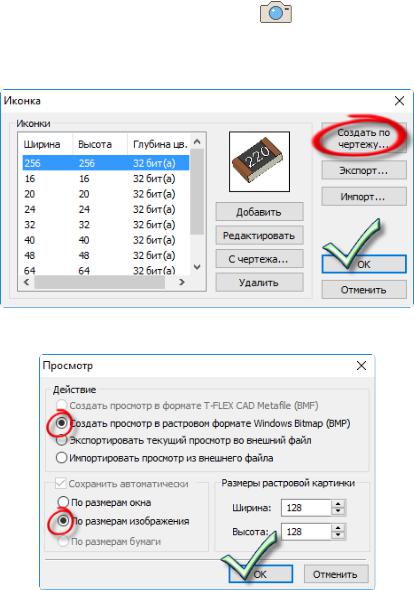

Набор иконок с разным разрешением создается по команде ГМ:
Инструменты/Спец. Данные/Иконка (рис. 4.25, а). Нажатие кнопки
[Создать по чертежу] генерирует набор изображений. Просмотреть
результат можно, выбирая строки в таюлице Иконки. |
|
|
||||
Для |
создания |
просмотра |
используется |
команда |
ГМ: |
|
Инструменты/Спец. |
Данные/Просмотр |
. Требуемые настройки |
||||
приведены на рис. 4.25, б. |
|
|
|
|
||
Не забуьте после этих действий сохранить файл. |
|
|
а)
б)
Рис. 4.25 – Диалоговые окна создания: а – иконок; б – просмотра
95
Откройте служебное окно Меню документов. Кнопкой (Новая конфигурация) в его заголовке создайте новую конфигурацию и в контекстном меню появившегося раздела Новая конфигурация 1
вызовите команду Сохранить. Сохраните файл Моя библиотека.tws в вашу рабочую папку (рис. 4.26, а). В дереве модели название конфигурации заменится на Моя библиотека.
Место расположения файла *.tws должно допускать построение относительных путей до папок с вашими файлами моделей.
Вконтекстном меню новой конфигурации вызовите команду Добавить библиотеку и в диалоге укажите папку Покупные
изделия. Результат этой операции показан на рис. 4.26, б. Сохраните результат, вызвав соответствующую команду контекстного меню конфигурации.
а) |
б) |
Рис. 4.26 – Новая библиотека: а – структура каталогов и файл конфигурации; б – результат создания библиотеки
96
