Контакт создается аналогично Держателю диода. Здесь объединены три цилиндра, размеры которых даны на рис. 1.14, б. Длина второго и третьего цилиндров задается переменными, имена которых указаны в скобках. Затем создается фаска и наносится резьба.

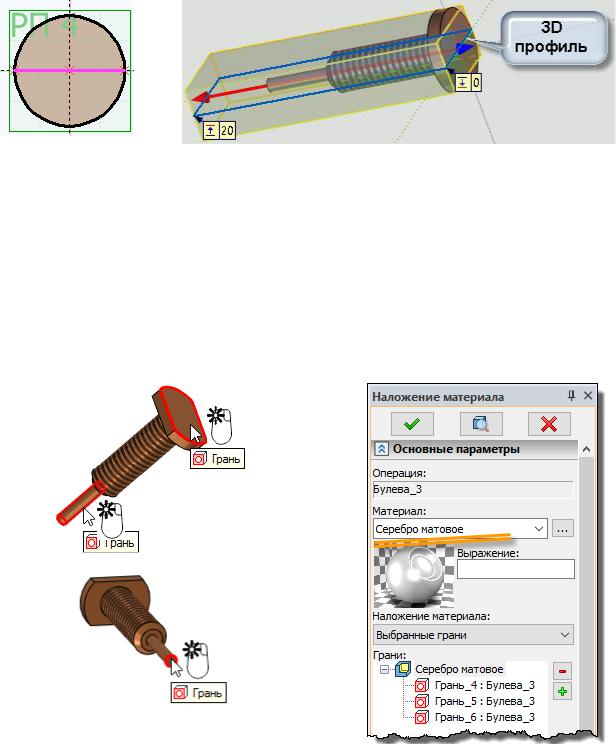

Для формирования лысок на правой грани детали (в соответствии с рис. 1.14) выполняются построения и наносится линия изображения (рис. 1.15, а). Полученный на ее основе 3D профиль выталкивается в сторону детали, как показано на рис. 1.15, б. с придание толщины (симметрично, на величину 2 мм). Для булевой операции установите опцию

Автоменю: (Булева. Пересечение).

25

Рис. 1.15 – Переход к черчению на грани: а – выбор грани; б – выбор характера прорисовки

Для большей реалистичности на отдельные поверхности контакта наносится серебряное покрытие. Для этого используется команда ГМ: 3D

модель/Расширенные/Наложить материал. Грани для нанесения по-

крытия и параметры операции показаны на рис. 1.16. Наносимый матери-

ал - Покрытия/Металлы/Серебро/Серебро матовое.

Рис. 1.16 – Покрытие: а – выбор граней; б – параметры операции

Осталось занести в структуру изделия наименование Контакт и обозначение ИРИТ.715513.002.

26

1.4.5 ШАЙБА ДИЭЛЕКТРИЧЕСКАЯ

Создайте новый документ 3D детали и сохраните его в файл с именем

Шайба.grb в папку Прибор.

Внешний вид и размеры шайбы представлены на рис. 1.17.

B3 B7

Рис. 1.17 – Шайба: а – внешний вид; б – размеры

Шайба будет изготавливаться в двух исполнениях: из фторопласта толщиной 0.3 мм и из стеклотекстолита толщиной 2 мм. Поэтому материал и толщина будут заданы с помощью переменных.

Для начала надо создать отсутствующий в стандартной библиотеке стеклотекстолит. Откройте окно материалов (/Окна/Материалы)

(рис. 1.18, а).

Рис. 1.18 – Покрытие: а – выбор граней; б – параметры операции

27

По кнопке Создать будет создана пользовательская библиотека с именем Новая библиотека. Сохраните файл библиотеки, нажав кнопку Сохранить, в файл с полным именем Имя библиотеки.mtr в папку С:/Студенты (Имя библиотеки в окне материалов сменится на имя файла). Выбрав в стандартной библиотеке подходящий по параметрам материал (например, фторопласт-4 из раздела Неметаллы/Полимеры) скопируйте его в буфер обмена и затем вставьте его в созданную библиотеку. Открыв через контекстное меню окно свойств (рис. 1.18, б) приведите его содержание в соответствие с рисунком. Сохраните изменения кноп-

кой Сохранить.

Для работы с переменными имеется специальный редактор, вызывае-

мый командой ГМ: Параметры/Переменные/Переменные . Окно редактора показано на рис. 1.19.

Рис. 1.19 – Окно редактора переменных

Кнопка Новая переменная вызывает показанное на рис. 1.20, а диалоговое окно создания текстовой переменной $Исполнение. Чтобы

пользователь не ошибался при выборе варианта, составляется список возможных значений. После выбора типа списка откроется окно (рис. 1.20, б) для его ввода. Первая строка списка оставлена пустой (будет возвращать пустую строку). Далее введите остальные переменные в соответствии с рис. 1.19. Пояснения к заполнению поля Выражение даны в таблице 1.1.

28

Рис. 1.20 – Новая переменная: а – параметры; б – список значений в виде текста

Таблица 1.1 – Пояснения по заполнению поля Выражение

* Пробел между знаками «=» введен для наглядности. При вводе формулы оба знака вводятся слитно.

Для создания самой шайбы сначала надо создать 3D профиль. Для этого надо перейти к черчению на рабочей плоскости по команде ГМ: 3D

модель/Построения/Чертить и выбрать стандартную плоскость Вид сверху. На ней создаются две линии построения в виде окружностей с привязкой их к началу отсчета плоскости (рис. 1.21, а). В команде ГМ:

Рабочая плоскость/Чертеж/Изображение к окружностям привязываются

линии изображения (надо по окружностям). После завершения черчения на рабочей плоскости система создаст 3D профиль, вытолкнув который на длину s, получим шайбу. Параметры выталкивания приведены на рис. 1.21, б.

29
