Змінний кузов моделі c782 (клас с)
Трейлери (англ. trailer) ‒ велика група несамохідних транспортних засобів, багатовісних причепів і напівпричепів особливої конструкції, які призначені для перевезення великовагових і негабаритних вантажів шосейними автошляхами.
Трейлери застосовуються в парі з автотягачем, а інколи з декількома тягачами.
Трейлери класифікають за вантажопідйомністю (легкі ‒ 20-25 т, понадважкі більше 100 т), за висотою вантажної площадки (низькорамні, викокорамні), типом підвіскі, кількості осей.
Напівпричепи (semitrailer)– трейлери, які конструктивно не оснащені передньою віссю.
Тривісний напівпричеп
Рол-трейлери використовуються виключно для транспортування вантажів на суда ро-ро, завантажуються, розвантажуються та переміщуються лише в портових зонах. Вони являють собою жорстку платформу з міцними точками кріплення з боків, а іноді і кронштейнами для кріплення вантажних стійок. Рол-трейлери відрізняються від напівпричепу невеликим кліренсом, який забезпечується застосуванням коліс невеликого діаметра та відсутністю ресорної підвіски.
Існує велика кількість спеціалізованих трейлерів, які призначені для перевезення спеціальних груп вантажів: рефрижераторні (Reefer Truck Trailer), причепи призначені для перевезення негабаритних вантажів, які зазвичай не розміщуються у вантажних причепах стандартного розміру (Platform/Flat Bed Trailer), рідини в танках (Tanker Trailers), сипких вантажів (Dry Bulk Trailers/Hoppers), лісних вантажів (Timber Trailers/Loggers).

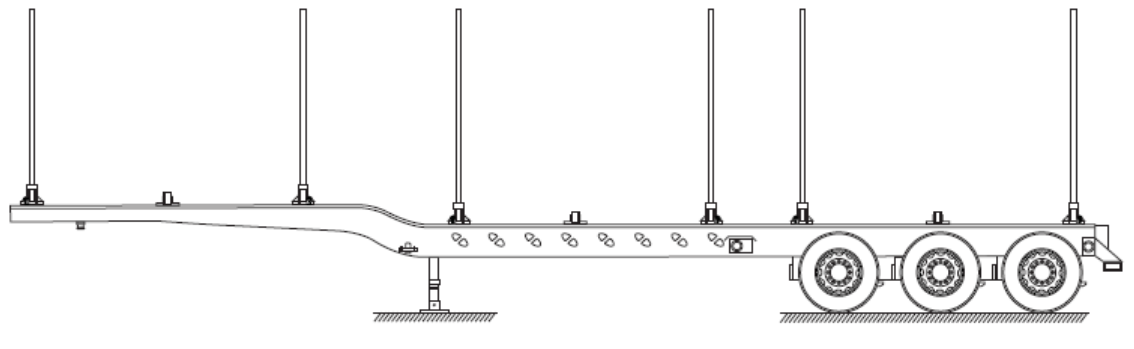

Логгер (трейлер для перевезення лісу)
ISO-контейнер ‒ багатообігова стандартизована і уніфікована транспортна тара для перевезень різними видами транспорту і оснащена пристроями, які спрощують перевантаження з одного виду транспорту на інший. Зовнішні розміри і максимальна вантажопідйомність ISO-контейнерів регламентована стандартом ISO 668. Ширина всіх стандартних універсальних контейнерів дорівнює 2438 мм (8 футів).
Розмірності стандартних контейнерів відповідно до ISO 668
Позначення ISO * |
Міжнародна назва |
Зовнішні розміри, м |
Мін. внутрішні розміри, м ** |
Максимальна маса бруто, кг |
||||||
Довжина |
Висота |
Ширина |
Довжина |
Висота |
Ширина |
|
||||
1A |
40 ft |
12,192 |
2,438 |
2,438 |
11,998 |
2,197 |
2,330 |
36000 **** |
||
1AA |
40 ft standard |
12,192 |
2,591 |
2,438 |
11,998 |
2,350 |
2,330 |
36000 **** |
||
1AAA |
40 ft high cube |
12,192 |
2,896 |
2,438 |
11,998 |
2,655 |
2,330 |
36000**** |
||
1B |
30 ft |
9,125 |
2,438 |
2,438 |
8,931 |
2,197 |
2,330 |
36000 **** |
||
1BB |
30 ft standard |
9,125 |
2,591 |
2,438 |
8.931 |
2,350 |
2,330 |
36000**** |
||
1BBB |
30 ft high cube |
9,125 |
2,896 |
2,438 |
8,931 |
2,655 |
2,330 |
36000 **** |
||
1C |
20 ft |
6,058 |
2,438 |
2,438 |
5,867 |
2,197 |
2,330 |
36000 **** |
||
1CC |
20 ft standard |
6,058 |
2,591 |
2,438 |
5,867 |
2,350 |
2,330 |
36000 **** |
||
1CCC |
20 ft High Cube |
6,058 |
2,896 |
2,438 |
5,867 |
2,655 |
2,330 |
36000**** |
||
1D |
10 ft |
2,991 |
2,438 |
2,438 |
2,802 |
2,197 |
2,330 |
10160 |
||
1E ***** |
6½ ft |
1,968 |
2,438 |
2,438 |
1,778 |
2,197 |
2,330 |
7110 |
||
1EE *** |
45 ft standard |
13,716 m |
2,591 |
2,438 |
13,542 |
2,350 |
2,330 |
36000**** |
||
1EEE *** |
45 ft high cube |
13,716 m |
2.896 |
2,438 |
13,542 |
2,655 |
2,330 |
36000 **** |
||
1F ***** |
5 ft |
1,460 |
2,438 |
2,438 |
1,270 |
2,197 |
2,330 |
5080 |
||
* |
Стандарт також визнає контейнери висотою менше 8 футів, позначені як 1AX, 1BX, 1CX і 1DX, з характеристиками, такими ж, як і інші контейнери їхньої довжини |
|||||||||
** |
Мінімальні внутрішні розміри були визначені стандартом ISO 1894: «Вантажні контейнери загального призначення серії 1 – Мінімальні внутрішні розміри» (2-е видання; 1979) |
|||||||||
*** |
45 ft контейнери були додані до стандарту відповідно до Поправки 2 від 2005 року |
|||||||||
**** |
Максимальна маса брутто стандартних контейнерів усіх розмірів (крім 10-футової довжини) була збільшена з 30480 кг до 36000 кг відповідно до Поправки 2 до ISO 668 (у 2016 році). Максимальна маса брутто в 20 ft і 30 ft була раніше підвищена поправкою 1 2005 року. До того часу MGW для 20 ft становила 24000 кг, а для 30 ft 25400 кг |
|||||||||
***** |
Контейнери розміром 6,5ft та 5ft (тип 1E та 1F) не входять до поточного видання стандарту ISO 668, але були стандартизовані в попередніх виданнях і все ще виготовляються. |
Найзручнішим для розгляду елементів конструкції видається 20-ти футовий контейнер, оскільки є типовим представником контейнерів «закритого» типу. Його конструкція включає всі основні елементи у суцільному виконанні із щільно закритими дверима і забезпечує захист внутрішнього простору від зовнішніх впливів.
Основні елементи конструкції контейнерів «закритого» типу
Несучим елементом усіх контейнерів закритого типу (box container) є сталевий каркас, що складається з двох нижніх поздовжніх балок, двох верхніх поздовжніх балок, двох нижніх поперечних балок, двох верхніх поперечних балок. В кутах поздовжніх і поперечних елементів розташовані кутові фітинги (corner fittings).
Розміщення кутових фітингів на контейнері закритого типу
Розміри кутових нижніх і верхніх фітингів як правобічних, так і лівобічних і допуски до них мають відповідати наведеним стандартам. Кожен контейнер серії 1, крім типу Е, має містити два верхні правосторонні і два верхні ліві кутові фітинги. Правосторонні та ліві фітинги визначають при розміщенні спостерігача зовні контейнера особою проти торця контейнера з дверима.
Нижні кутові фітинги повинні мати аналогічну конструкцію, крім торцевого отвору. Детально усі вимоги до контейнерних фітингів викладено в стандарті ISO 1161.
Для виготовлення бічних стінок (side panel) використовується профільований лист завтовшки 1,5-1,6 мм. Глибина профілю до 3,6 см. При кріпленні стінок з допомогою зварювання виконується обробка антикорозійним складом. Влаштування стін контейнерів закритого типу передбачає високу герметичність, водонепроникність.
