ТЕМА 10. ИЗУЧЕНИЕ ТРЕБОВАНИЙ

КПРОЕКТНОЙ ДОКУМЕНТАЦИИ

ВМоскве утверждены требования к информационным мо-

делям объектов капитального строительства при прохождении государственной экспертизы33.

Всостав требований вошли:

–общие требования к цифровым моделям зданий для прохождения экспертизы при использовании технологий информационного моделирования;

–требования к цифровым моделям архитектурных решений зданий для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к цифровым моделям конструктивных решений зданий для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к цифровым моделям инженерных систем и оборудования здания для прохождения экспертизы при использовании технологии информационного моделирования;

–требования к представлению планировочной организации земельного участка в составе информационной модели объекта капительного строительства (ОКС) для прохождения экспертизы при использовании технологии информационного моделирования;

33 ГОСТ Р 10.0.00–2018. Система стандартов информационного моделирования зданий и сооружений. Основные положения. Общие требования к технологии. Информационного моделирования» [Электронныйресурс]. – М., 2018. – URL: http://nghp-sro.ru/ files/news/news358/Appendix%201.pdf (дата обращения: 25.05.2022); Требования к информационным моделям объектов капитального строительства. Часть 1. Общие требования к цифровым моделям зданий для прохождения экспертизы при использовании технологии информационного модели-

рования. Редакция 4.0 [Электронный ресурс]. – URL: https://yadi.sk/i/y433zeOvxE6Bg (дата обращения: 25.05.2022); Требования к информационным моделям объектов капитального строительства. Часть 2. Требования к цифровым моделям архитектурных решений зданий для прохождения экспертизы при использовании технологии информационного моделировании. Редакция 4.0 [Электронный ре-

сурс]. – URL: https://yadi.sk/i/sDAEej1i41Iq8w (датаобращения: 25.05.2022).

161

–требования к представлению результатов инженерных изысканий для прохождения экспертизы при использовании технологии информационного моделирования;

–классификаторы для информационного моделирования:

•«Топографическая ситуация»;

•«Планировочная организация земельного участка»;

•«Виды и назначение ОКС»;

•«Назначение и виды деятельности»;

•«Помещения и зоны»;

•«Системы»;

•«Элементы»;

•«Строительные изделия и материалы»;

•«Строительная техника и оборудование»;

•«Управление информацией»;

•«Управление проектом»;

•«Параметры».

Преимущества экспертизы проектов, в состав которых входит BIM-модель:

−повышение безопасности объектов капитального строительства и значительное уменьшение недостатков в проектной документации за счет наличия средств автоматической диагностики BIM-модели (автоматический контроль ошибок модели в виде пересечений и т.п.);

−прозрачность процесса экспертизы: наглядность подачи, удобный и быстрый доступ к информации, интеграция расчетных модулей всех видов инженерных расчетов с BIM-моделью;

−сокращение сроков проведения экспертизы в среднем на 20 %.

162

ТЕМА 11. РАЗРАБОТКА ИНФОРМАЦИОННОЙ МОДЕЛИ КОНКРЕТНОГО ОБЪЕКТА НЕДВИЖИМОСТИ СОГЛАСНО ТРЕБОВАНИЯМ НОРМАТИВНОЙ И ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИИ

11.1. Как реализовать BIM-модель по плану?

Еще на этапе формирования технического задания заказчиком информационной модели уже закладываются требования к ней. Данные требования отражает документ, являющийся основным, регламентирующим создание конкретной BIM-модели, а также описывающий всю информацию о моделируемом объекте, участниках проекта и прочую нормативную информацию.

Этот документ – BEP (BIM Execution Plan).

11.1.1. Зачем нужен BEP?

Данный документ требуется с целью организации работы проектировщиков и других разработчиков модели, в том числе регламентации программ, используемых для построения BIMмодели, плана совместной работы, стратегии моделирования, требуемых шаблонов, нормоконтроля и пр. Наличие подобного документа позволяет сократить время на поиск коллизий и в целом снизить их количество.

Пример структуры BEP из документа «BIM-стандарт организации для площадных объектов (Revit® и AutoCAD® Civil 3D® 2.0)», выпущенного компанией Autodesk и доступного для ознакомления по ссылке https://infrabim.csd.ru/upload/news/bim- standart-ploshchadnye-obiekty.pdf.

11.1.2. Стадии разработки архитектурностроительных проектов в BIM

Стадии и этапы разработки представлены на рис. 94 и в табл. 12:

–концептуальное моделирование,

–предпроектные решения (ПП),

163

–проектные решения (ПД),

–рабочая документация (РД),

–3D-модель для эксплуатации.

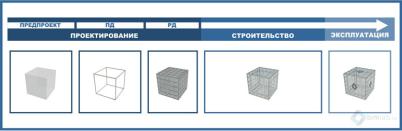

Рис. 94. Стадии разработки архитектурно-строительных проектов

Таблица 12 Этапы разработки архитектурно-строительного проекта

Примечание: ТЭО – технико-экономическое обоснование; ПТО – произ- водственно-технический отдел.

164

11.2. План выполнения проекта (BEP)

Документ «План выполнения BIM-проекта» содержит основную информацию по характеристикам и структуре информационных моделей, составу участников процесса (табл. 13).

Данный документ учитывает следующие ключевые пункты.

165

ТЕМА 12. ВОПРОСЫ ДЛЯ ПОДГОТОВКИ К ЗАЧЕТУ ПО ДИСЦИПЛИНЕ

«BIM-ТЕХНОЛОГИИ В УПРАВЛЕНИИ ПРОЕКТАМИ»

Теоретические вопросы (контроль знаний):

1.Общие требования к информационной модели здания.

2.Требования к входной информации.

3.Принципы информационного моделирования.

4.Требования, предъявляемые к информационной модели

ипроектной документации.

5.Теоретические основы информационного моделирования проекта.

6.Основные понятия методологии информационного моделирования.

7.Экономическаяэффективностьприменяемойметодологии.

8.Описание процессов информационного моделирования объекта недвижимости.

9.Формы получения информации из модели. BIM и обмен информацией.

10.Применение BIM в проектах строительства, реконструкции, реновации и комплексной застройке территории, эксплуатации и управлении, ликвидации.

11.Взаимоотношения с инвесторами и застройщиками.

12.ОсобенностиработывBIM спамятникамиархитектуры.

13.Особенности внедрения и использования BIM-техно- логий в коммерческих организациях и государственных структурах.

14.Эффективность внедрения BIM-технологий на этапах проектирования, строительства, управления и эксплуатации объектов недвижимости.

15.Расчет эффективности внедрения BIM-технологий.

16.Основные программные комплексы, позволяющие разработать информационную модель объекта недвижимости.

166

17.Изучение требований к проектной документации.

18.Требования нормативной и технической документации

кразработке информационной модели.

Практические вопросы (контроль умений):

1.Описать основные «плюсы» и «минусы» известных вам программ для информационного моделирования зданий.

2.Описать основные преимущества и недостатки применения BIM-технологии.

3.Привести примеры внедрения BIM-технологий на всех этапах жизненного цикла объекта.

4.Привести примеры программ для создания среды общих данных.

5.Опишите основные сложности при разработке информационной модели для существующего здания. Обоснуйте свой ответ.

Практические вопросы (контроль владений):

1.Привести пример информации о строительных материалах, которая должна содержаться в информационной модели.

2.Привести пример информации об используемом оборудовании, котораядолжнасодержатьсявинформационноймодели.

3.Привести пример информации о стоимости используемых материалов и/или оборудования, которая должна содержаться в информационной модели.

4.ПриведитепримероценкиэффективностиотвнедренияBIM.

5.Что такое техническое задание на информационное моделирование и зачем его разрабатывать?

6.Приведите примеры информации, которая должна содержаться в разделах технического задания на информационное моделирование.

167

ТЕМА 13. ПРАКТИЧЕСКИЕ ЗАДАНИЯ ПО ДИСЦИПЛИНЕ «BIM-ТЕХНОЛОГИИ В УПРАВЛЕНИИ ПРОЕКТАМИ»

13.1. Практическое задание 1

По ссылке доступна запись 1-го практического занятия в программе Autodesk Revit: https://clck.ru/saniJ.

Начинаем работу в Autodesk Revit. Запускаем программу.

Открывается начальное окно программы:

Выбираем «Проекты» – «Создать»:

168

13.1.1. Оси. Управление видимостью осей на этажах

Находясь на уровне 1, зададим оси согласно нашему проекту (все последующие задачи целесообразно принимать согласно данным выбранного вами объекта для моделирования).

Для этого, находясь во вкладке «Архитектура» в разделе

«Основа», выбираем инструмент «Ось» .

В открывшейся вкладке редактирования осей выбираем вид осей«линейный» истроимпервуювертикальнуюосьснизу вверх.
