Одна из пересекающихся поверхностей – проецирующая.
В этом случае одна пр-ия ЛП на чертеже уже присутствует, 2-ая пр-ия линии пересечения строится из условия принадлежности этой линии 2-ой пересекающейся поверхности.
З адача 3. Построить ЛП пл-ти общего положения Σ , заданной Δ-ком АВС с горизонт-о проецирующей пл-тью Г.
З адача 4. Построить ЛП пл-ти Σ общего положения с фронт-о проецирующей пл-тью Г, заданных следами.
Решение:
Задача 5. Построить ЛП пирамиды Г с фронт-о проецирующей пл-тью Σ.
Решение:
Конические сечения
Линии, образующиеся при пересечении прямого кругового конуса различными проецирующими плоскостями, называются коническими сечениями.
Возможны 5 сечений конуса:
а) окружность
п л-ть Г оси i и || основанию
m2 – линия, m2 ≡ Г П2
m1 – окружность
б) эллипс
m 2 – линия, m2 ≡ Г П2
пл-ть Г ∩ ось i
m1 – эллипс
в) парабола
пл-ть Г || одной образующей
m2 – линия, m2 ≡ Г П2
m1 – парабола
г) гипербола
пл-ть Г || двум образующим,
т.е. || оси конуса
m2 – линия, m2 ≡ Г П2
m1 – гипербола
д) образующая
пл-ть Г S (проходит через вершину)

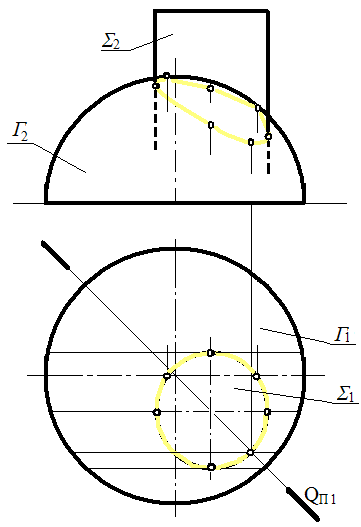

Задача 6 Построить ЛП поверхностей вращения.
Решение:
∑ ∩ Г m – ЛП, m - ?
∑ П1
m1 ∑П1 , m1 –окружность
.
Лекция 9 Общий случай пересечения поверхностей.
В этом случае обе пересекающиеся поверхности занимают общее положение в пространстве относительно плоскостей пр-ий. Задачи решаются с помощью посредников, в качестве которых могут применяться плоскости частного и общего положения, а так же сферические поверхности. Вид посредников выбирается так, чтобы линии пересечения с данными поверхностями были наиболее простыми и просто строились на чертеже. К таким линиям относятся прямые и окружности.
Предположим, пов-ть ∑ пересек-ся с пов-тью Г. В качестве посредника выбираем пл-ть горизонтального уровня Q.
∑ ∩ Г ℓ -?
Плоскость Q пересекает обе пов-ти по кривым линиям m и n. Эти линии, пересекаясь между собой, дают т-ки 1 и 2, принадлежащие одновременно трём пов-тям, а, следовательно, и линии пересечения пов-тей ∑ и Г.
Определив указанным приёмом необходимое количество т-ек и соединив их в определённой последовательности с учётом видимости, получим искомую линию пересечения пов-тей.
На ЛП двух пов-тей определяют экстремальные (характерные) т-ки (наинизшая и наивысшая), а также т-ки перехода видимости.
Алгоритм решения:
Выбор посредника Q.
∑ ∩ Q m (ЛП).
Г ∩ Q n (ЛП).
m и n разным поверхностям, но лежат в общей пл-ти Q.
3. m ∩ n т-ка 1 и т-ка 2 (общие т-ки).
4. Определение видимости ЛП и поверхностей.
Задача Построить ЛП 2-х пл-тей общего положения ∑ и Г.
Выбираем посредник Q, который пересекает пл-ти ∑ и Г по линиям (1 -2) и (3 – 4). Обе прямые лежат в одной плоскости ;
Продолжаем эти прямые;
Определили общую т-ку А ;
Т.к. линии строятся как минимум по 2-ум т-кам, то проводим 2-ую пл-ть - посредник Р, которая пересекает поверхности по линиям (5 – 6) и (7 – 8) ;
Определили общую т-ку В ;
Соединяем т-ки А и В;
Получили (А – В)- ЛП 2-х пл-тей.
Задача Построить ЛП пл-тей общего положения ∑ и Г,
заданных следами.
Решение:
В данном случае нет необходимости в применении посредников, т.к. две т-ки искомой ЛП являются т-ми пересечения одноимённых следов.
Задача Построить ЛП поверхности прямого кругового конуса ∑ с пл-тью общего положения Г, заданной следами.
Решение:
Характерные т-ки:
а) наивысшая и наинизшая т-ки пл-ти общего положения лежат на линии наибольшего ската (ЛНС), которая должна быть всегда горизонтали пл-ти. Горизонтальный след пл-ти является горизонталью, т.е. ЛНС должна быть ГП1;
б) т-ки перехода видимости.
Данную задачу можно также решать способом преобразования чертежа (бланк 9).
