Чтобы откорректировать размеры разреза, правой кнопкой мыши щелкните на разрезе и из контекстного меню выберите «Найти опорные виды» (Find Referring Views). В диалоговом окне «Переход на другой вид» (Go To View) выберите «Floor Plan: 0» и нажмите
«Открыть вид» (Open View) (рис. 1.90).
Рис. 1.90. Выбор вида
Ручками корректируйте глубину и ширину разреза, а нажав на две направленные встречно синие стрелки, вы можете изменить направление взгляда.
Дважды щелкните на стрелке обозначения разреза, чтобы показать откорректированный вид в разрезе (рис. 1.91).
Чтобы на разрезе отображалась структура стены или пола в виде созданных вами слоев, в браузере проекта щелкните правой клавишей мыши по виду «Section 1» и активизируйте диалоговое окно «Свойства элемента» (Element Properties). В строке «Уровень детализации» (Detail Level) нажмите кнопку и выберите «Высокий» (Fine).
91
Рис. 1.91. Изображение разреза
Контрольные вопросы
1.Как создать вид в перспективе с помощью камеры?
2.Как можно изменить высоту глаза наблюдателя и высоту точки цели?
3.Как нанести линию сечения на вид в плане?
92
ТОНИРОВАНИЕ НАРУЖНОГО ВИДА ЗДАНИЯ
Добавление деревьев в модель здания
Рядом с моделью здания разместите несколько фотореалистичных трехмерных деревьев. Для этого загрузите в проект семейство лиственных деревьев.
Вбраузере проекта разверните категорию «Виды» (Views), затем «Планы этажей» (Floor Plans) и дважды щелкните на элементе «0». Из меню «Файл» (File) выберите «Загрузить из библиотеки»
(Load from Library)/ «Загрузить семейство» (Load Family).
Вдиалоговом окне открытия файлов перейдите в папку Metric Library/Planting, выберите файл M_Tree – Deciduous.rfa и нажмите
«Открыть» (Open). Семейство лиственных деревьев загружено в проект. Теперь можно размещать деревья.
Уменьшите изображение, чтобы можно было видеть территорию вокруг модели здания, и на вкладке «Основные» (Basics) инструментальной палитры нажмите «Компонент» (Component).
Из списка типоразмеров выберите «M_Tree – Deciduous: Acer Rubrum – 9 Meters». В списке типоразмеров представлены латинские названия деревьев. Выбранное нами дерево является североамериканским кленом.
Установите курсор на прилегающей к зданию территории и щелкните мышью для добавления дерева. Разместите еще несколько деревьев, как показано на рис. 1.92.
Создадим новый тип дерева «Black Oak» (Черный дуб) и добавим в рисунок. В инструментальной палитре нажмите «Редактирова-
ние» (Modify), а затем «Компонент» (Component).
Из списка типоразмеров выберите любой тип лиственных (deciduous) деревьев и нажмите кнопку «Свойства» (Properties). В диалоговом окне «Свойства элемента» (Properties Element) нажмите кнопку «Изменить/ Создать» (Edit/ New).
93

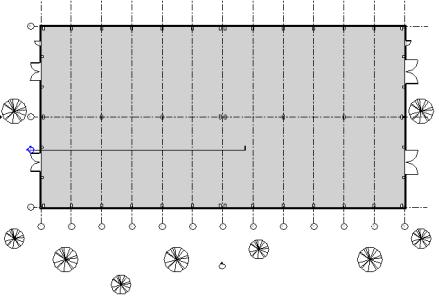

Рис. 1.92. Добавление деревьев
Вдиалоговом окне «Свойства типа» (Type Properties) нажмите кнопку «Копировать» (Duplicate) и в диалоговом окне «Имя» (Name)
введите Black Oak.
Вдиалоговом окне в поле «Название растения» (Plant Name) щелкните в поле «Значение» (Value) и нажмите кнопку
. В открывшемся окне «Библиотека растений» (Plant Library) разверните кате-
горию «ACCURENDER», затем «Trees and Shrubs» и выберите элемент «Deciduous». Из списка «Имя» (Name) выберите «Oak, Black»
инажмите «ОК» (рис. 1.93).
Вдиалоговом окне «Свойства типа» (Type Properties) в группе «Данные изготовителя» (Identity Data) для параметра «Ввод комментариев» (Type Comments) выберите значение «Black Oak». Для параметра «Высота растения» (Plant Height) введите значение 7000 мм
идважды нажмите «ОК» (рис. 1.94).
Повысотедубнижевысотыдобавленныхранеекленовыхдеревьев.
94

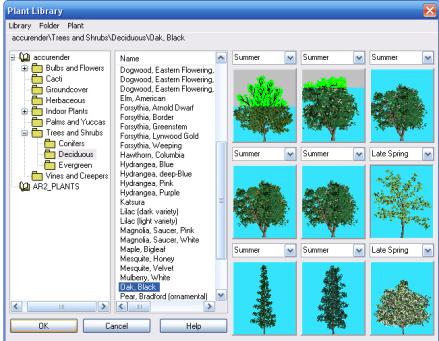

Рис. 1.93. Библиотека растений
Установите курсор на прилегающей к зданию территории и разместите два дуба. Нажмите ESC, чтобы завершить команду.
Тонирование области здания методом трассировки луча
Далее мы выполним тонирование наружного вида здания «Перспектива», которое будет выполняться методом трассировки луча.
Так как для данной сцены не были заданы параметры, выполним это сейчас. Для этого в браузере проекта разверните категорию «3М Виды» (3D Views), вид «Перспектива» и на вкладке «Тонирование» (Rendering) инструментальной палитры нажмите «Парамет-
ры» (Setting).
95
Рис. 1.94. Свойства создаваемого дерева
В диалоговом окне «Выбор сцены» (Scene Selection) нажмите «ОК», чтобы принять существующее имя сцены «Сцена 1» (Scene 1). Открывается большое диалоговое окно «Параметры тонирования сцены» (Render Scene Setting) (рис. 1.95).
Установим параметры солнечного освещения в группе «Пара-
метры сцены» (Scene Setting):
−снимите флажок «Параметры естественного освещения из вида» (Use Sun and Shadow Settings from view) и нажмите кнопку
«Свет Солнца» (Sun);
−в диалоговом окне «Установки солнца и неба» (Sun and Sky Setting) перейдите на вкладку «Солнечные углы» (Solar Angles);
96
Рис. 1.95. Параметры тонирования сцены
−из выпадающего списка «Задать угловое положение солнца» (Specify Solar Angles) выберите «По дате, времени, местоположению» (By Date, Time and Place). Обратите внимание, что название вкладки сменилось на «Дата и Время» (Data and Time);
−в группе «Дата» (Data) для параметра «Месяц» (Month) введите значение 10 (т.е. октябрь), а для параметра «Число» введите значение 5 (рис. 1.96).
−убедитесь, что в группе «Время» (Time) установлен флажок «Летнее время» (Daylight Savings Time), а затем установите указатель скользящей шкалы «Показания» в положение «2:30 pm». Точное значение минут можно установить, используя клавиши со стрелками на клавиатуре (рис. 1. 96);
97

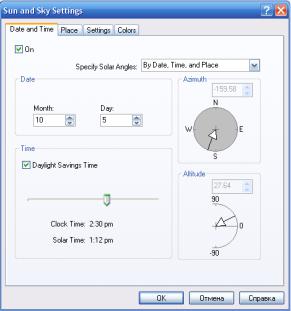

Рис. 1.96. Параметры солнечного освещения
−перейдите на вкладку «Местоположение» (Place) и из списка
«Города» (Cities) выберите «Moscow, Russia»;
−перейдите на вкладку «Параметры» (Setting) и для параметра «Облачность» (Cloudiness) введите значение 0.20. Этот параметр регулирует степень облачности: от 0 (ясная погода) до 1.00 (густая облачность);
−нажмите «ОК».
В диалоговом окне «Параметры тонирования сцены» (Render Scene Setting) в группе «Параметры сцены» (Scene Setting) нажмите кнопку «Среда» (Environment) и сделайте настройки (рис. 1.97):
− в диалоговом окне «Среда» (Environment) установите переключатель «Цвет фона» (Background Color) в положение «Небо»
(Automatic Sky);
98
−в группе «Дополнительно» (Advanced) установите флажок «Нулевая плоскость» (Ground Plane). Открывается вкладка «Нулевая плоскость» (Ground Plane);
−нажмите кнопку «Материал» (Material);
−в диалоговом окне «Библиотека материалов» (Material Library) разверните категорию «_accurender» и выберите элемент «Site»;
−из списка «Имя» (Name) выберите «Grass, Rye, Dark». Обра-
зец выбранного материала отображается в правой части окна;
−дважды нажмите «ОК».

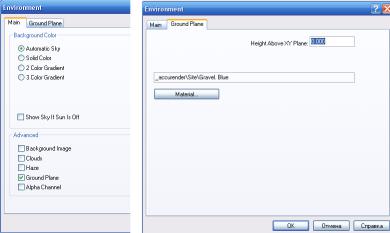

Рис. 1.97. Настройка заднего и переднего плана изображения
Вдиалоговом окне «Параметры тонирования сцены» (Render Scene Setting) в группе «Параметры сцены» (Scene Setting) из выпадаю-
щего списка«Время года» (Plant Season) выберите«Осень» (Autumn).
Вгруппе «Параметры трассировки луча» (Raytrace Settings) из выпадающего списка «Качество» (Quality) выберите «Хорошее» (Good) и нажмите «ОК».
Винструментальной палитре нажмите «Размер изображения» (Image Size). Для параметра «Разрешение» (Resolution) введите значение 150 и нажмите «ОК».
99
Винструментальной палитре нажмите «Трассировка луча» (Raytrace) и на панели параметров нажмите кнопку
.
На экране формируется тонированное изображение наружного вида в перспективе. В процессе тонирования (оно может занять несколько минут) элементов здания формируется их фотореалистичное изображение.
Сохраним тонированный вид в файле проекта. В инструментальной палитре нажмите «Добавить тонирование в проект» (Capture Rendering). Тонированный вид сохраняется, и его в дальнейшем можно вызвать из браузера проекта.
Винструментальной палитре нажмите «Исходная модель» (Display Model), чтобы завершить команду тонирования вида и вернуться к исходной модели.
Контрольные вопросы
1.Как разместить деревья рядом с моделью здания?
2.С помощью какого метода происходит тонирование объекта в Revit?
3.Для чего применяется тонирование модели?
