Несмотря на то, что структурная сетка может быть размещена только на плане этажа, создаваемые ею элементы колонн и балок представляются в 3D-окне и могут использоваться как обычные конструктивные элементы.
Все создаваемые элементы будут размещены на плане этажа сгруппированными. Если вы разгруппируете структурную сетку, то элементы могут редактироваться индивидуально.
Используйте для указания точки вставки привязку к узлам сет-
ки (кнопка в Координационном табло
). После вставки осей создается новый слой Координационные оси (рис. 2.18).
Рис. 2.18. Сетка осей
131
Стены
Стена – это основной элемент построения строительных сооружений.
В ArchiCAD можно строить прямолинейные, криволинейные, трапецеидальные и многоугольные стены. Они могут быть простыми, то есть состоящими из одного материала, или многослойными, то есть состоящими из многих материалов. Вы даже можете создавать сложные (профильные) стены, имеющие произвольную форму и состоящие из любой комбинации материалов. В стенах могут размещаться некоторые параметрические объекты, такие как двери, окна и окончания стен.
Стена обладает линией привязки и направлением.
Линия привязки – это толстая черная линия (вместе со стрелкой, указывающей направление стены). Линия привязки облегчает точное соединение примыкающих стен для достижения чистого сопряжения. Она также участвует в формировании узловых точек и ребер стены для ее выбора, перемещения и трансформации.
Направление стены определяется порядком определения ее концевых точек.
При создании стены в ArchiCAD, вы создаете контур и штриховку стены в 2D и объемное тело стены в 3D.
Построим стены первого этажа, но перед этим создадим два слоя, в которых будут размещены стены: слой Наружные стены
и слой Внутренние стены.
1.Щелкните по
. Откроется диалоговое окно Слои.
2.ЩелкнитенакнопкеНовый. ЗадайтеимяслояНаружныестены.
3.Щелкните на кнопке ОК.
Аналогично создайте слой Внутренние стены. Теперь установим параметры создаваемых стен:
1.Двойным щелчком мыши на кнопке инструмента стена и откройте диалоговое окно Параметры стен.
2.Установите параметры, показанные на рис. 2.19.
3.Щелкните на кнопке ОК.
132
Рис. 2.19. Параметры наружных стен
Построим наружные стены:
1.Выберите в информационном табло метод создания стен
ввиде прямоугольника.
2.Щелкните мышью в начале координат для указания первого угла прямоугольника стен.
3.Нажмите клавишу <х>. Координата х в координатном табло выделится подсветкой.
4.Введите с клавиатуры число 9600.
133
5.Нажмите клавишу <у>. Координата у в координатном табло выделится подсветкой.
6.Введите число 8700 и нажмите клавишу <Enter>.
7.На экране будет построен прямоугольник стен.
8.Постройте стены веранды, используя геометрический вариант построения стен. Толщина стен веранды 380 мм. Используйте сетку осей для построения.
Наружные стены построены.
При построении элементов можно воспользоваться Табло сле-
жения.
Построим внутренние стены, предварительно изменив параметры создаваемых стен:
1.Откройте диалоговое окно параметров стен и измените некоторые параметры: толщина стен – 0,210 м; слой – Внутренние стены; материал всех поверхностей – Побелка. Щелкните на кнопке ОК.
2.Выберите в информационном табло способ создания стен
ввиде отдельных отрезков.
3.Включите режим позиционирования курсора, выбрав в панели для переключателя Grid Snap (Позиционирование курсора) позиционирование по шаговой сетке (рис. 2.20).
4.Постройте стену от точки (0; 3000) до точки (10000; 3000), сделав два щелчка мышью – в начальной и конечной точках стены. Позиционирование курсора позволяет перемещать его строго с определенным шагом, а для обеспечения перемещения только в горизонтальном или вертикальном направлении можно нажать и удерживать клавишу <Shift>.
Рис. 2.20. Включение режима позиционирования курсора
Остальные перегородки постройте самостоятельно. Результат показан на рис. 2.21.
134
Рис. 2.21. Наружные и внутренние стены первого этажа
Многослойные конструкции
Стены, перекрытия и крыши могут быть определены как многослойные конструкции.
Все эти установки действуют на все те элементы (стены, крыши и/или перекрытия), для которых предполагается использование данной многослойной конструкции.
Многослойные конструкции определяются в диалоге команды
Параметры → Реквизиты → Многослойные конструкции.
Все многослойные конструкции должны иметь несущий слой, который играет принципиальную роль при стыковке стен с колоннами. По умолчанию несущим слоем выбирается самый толстый слой, однако его можно изменить отметкой соответствующего маркера.
135
Ввиду того, что многослойная конструкция имеет определенную толщину, атрибут задания толщины конструкции (стены, кровли или перекрытия) в окне Свойств инструмента становится недоступен.
Создадим многослойную конструкцию для наружных стен, состоящую из оштукатуренных бетонных блоков с добавлением слоя изоляции.
1.Выполните команду меню Параметры → Реквизиты → Многослойные конструкции.
2.В списке многослойных конструкций выберите Бетонные блоки с изоляцией.
3.Нажмите кнопку Дубликат диалогового окна и задайте новое имя конструкции (рис. 2.22).
Рис. 2.22. Дублирование многослойной конструкции
136

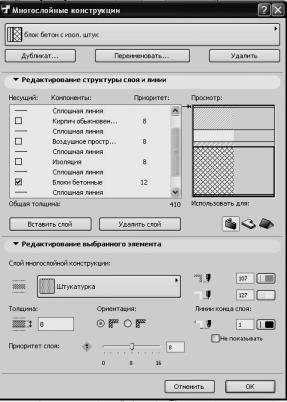

4. Добавьте два слоя штукатурки. Поместите курсор на первый слой и нажмите кнопку Вставить слой диалогового окна. Задайте параметры слоя: толщина – 8 мм, штриховка – Штукатурка (рис. 2.23). Несущий слой – бетонный блок.
Рис. 2.23. Добавление слоя в многослойную конструкцию
5.Поместите курсор на последний слой. Добавьте слой штукатурки с внутренней стороны. Общая толщина стены – 410 мм.
6.Выберите наружные стены первого этажа с помощью инструмента Указатель и откройте диалоговое окно Параметры стен.
137
7. В разделе Представление на плане и разрезе параметр
Штриховка сечения установите вашу многослойную конструкцию (рис. 2.24). Нажмите кнопку OK.
Рис. 2.24. Изменение параметров наружных стен
Результат применения многослойной конструкции представлен на рис. 2.25.
138
Рис. 2.25. Многослойная конструкция наружных стен
Параметрические объекты
В процессе создания проекта на плане этажа размещаются объекты ArchiCAD. Например, вставляемые в стены окна и двери являются объектами, как и лестницы, и источники света. Маркеры, выносные надписи, паспорта зон также являются объектами. Доступ ко многим из этих объектов производится через их инструменты.
Объекты являются параметрическими. Это означает, что вы можете свободно конфигурировать размещаемые экземпляры объектов с помощью диалогового окна Параметры объекта или диалогового окна установки параметров соответствующего инструмента без фактического изменения внешнего файла самого объекта.
При размещении объекта (в отличие от других элементов ArchiCAD) вы фактически размещаете экземпляр внешнего файла, располагающегося в библиотеке объекта. ArchiCAD поставляется со стандартной библиотекой объектов, содержащей сотни предварительно сконфигурированных и редактируемых объектов (также из-
139
вестные как объекты GDL или библиотечные элементы). В большинстве случаев вы будете использовать инструменты ArchiCAD для размещения объектов из этой стандартной библиотеки. Библиотечные элементы можно редактировать, создавать новые или использовать библиотечные элементы, предоставляемые изготовителями оборудования и столярных изделий.
Окна и двери
Способы манипулирования и поведения окон и дверей практически одинаковые, поэтому рассмотрим их вместе.
В ArchiCAD двери и окна имитируют внешний вид и поведение реальных дверей и окон. Они всегда встроены в стены. Окна и двери вырезают в стенах проемы, благодаря которым становится видно, что находится за стеной, и это придает 3D-изображениям большую точность и наглядность. Однако оконные и дверные стекла представляются как твердотельные тела, что позволяет получать традиционно принятые для фасадов «непрозрачные» изображения проемов. Покрытие остекления позволяет свету проникать сквозь стекло окна и двери, поэтому в фотореалистических изображениях вы можете видеть изображения за стеклом. Геометрические характеристики окон и дверей определяются конструкцией библиотечного элемента. Одни типы библиотечных элементов носят универсальный характер, поэтому предоставляют множество вариантов изменения формы и размеров окна или двери до или после его размещения в проекте. С другой стороны, имеются специальные окна и двери, например, представляющие продукцию конкретного производителя, которые могут быть размещены либо в том виде, как они определены, либо с незначительными изменениями.
Окна и стены могут размещаться в стенах любых типов, включая многоугольные, наклонные и сложные. Вы можете выбрать вариант размещения окон/дверей в наклонной стене в панели Параметры диалогового окна установки параметров окна/двери. Если ваш проект содержит наклонные стены, то вы можете воспользоваться управ-
