ное с 3D-разрезами, можно сохранить отдельно в различных форматах для последующей обработки.

3D-разрезы создаются применением к 3D-модели секущих плоскостей. Такие секущие плоскости определяются в диалоговом окне Плоскости 3D-сечений, открываемом меню Вид → Элементы в 3D-виде → Секущие плоскости.

Это диалоговое окно содержит три основных ортогональных проекции вашего здания (виды спереди, сбоку и сверху). Для определения разреза достаточно просто провести прямую на любую из этих проекций: она будет трактоваться как след плоскости сечения, перпендикулярной плоскости проекции. После проведения каждой такой линии на экране будет появляться курсор в виде глаза, предлагая Вам указать, с какой стороны линии находится отбрасываемая часть. Она тут же будет затушевана на экране.

Если вы определяете линию сечения числовым вводом, нажмите кнопку с обозначением координаты, чтобы зафиксировать ее. Нажмите на кнопку еще раз, чтобы снять фиксацию координаты. Введите значения координат X, Y и Z для определения плоскости 3D-сечения. Вы можете создать специальные поверхности сечения с указанными покрытиями и цветом контуров. Эти реквизиты будут использоваться для всех 3D-элементов, попавших в плоскость сечения, выделяя и подчеркивая ее положение.

Для построения обычного поперечного разреза ограничьтесь одной линией сечения и установите в диалоговом окне Определение параллельной проекции направление взгляда перпендикулярно секущей плоскости. При проведении линий сечения вы можете пользоваться электронными линейками и числовым вводом координат точно так же, как и при работе с планом этажа.

Удалить секущую плоскость можно, дважды щелкнув по линии сечения в диалоговом окне 3D-разрезы.

Построим 3D-разрез нашего здания:

1. Отметьте в меню Вид → Элементы в 3D-виде опцию

С 3D-разрезами.

201

2.Щелкните мышью на кнопке С раскраской и тенями

втабло команд для построения 3D-проекции модели.

3.Выполните команду Вид →Элементы в 3D-виде →Секущие плоскости.

4.В диалоговом окне 3D-разрезы постройте секущие плоскости и установите параметры, как это показано на рис. 2.76,

5.Щелкните на кнопке ОК. В 3D-окне будет построено усеченное изображение модели здания.

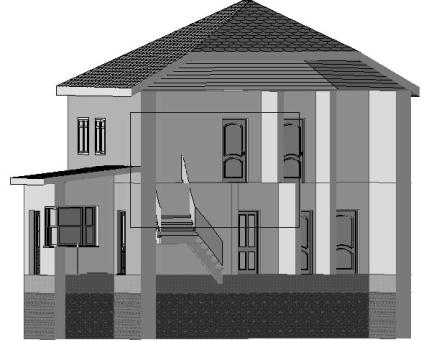

6.Щелкните на кнопке в табло команд. Будет построено изображение, показанное на рис. 2.77,

7.Сохраните файл проекта.

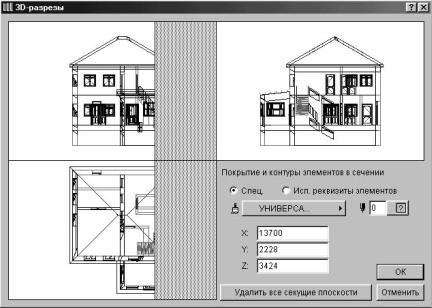

Рис. 2.76. Секущие плоскости для 3D-разреза

202

ПРОВЕДЕНИЕ РАСЧЕТОВ

Средства интегрированного ведения базы данных с информацией о конструктивных элементах проекта позволяют отслеживать состав элементов в проекте, их пространственное расположение (зоны), количественные характеристики различных составляющих элементов.

При выполнении расчетов ArchiCAD использует исходную информацию из следующих источников данных:

−Конструктивные элементы, размещенные в проекте. Ин-

формация о конструктивных элементах включает данные о размерах, площади поверхности, объеме, номере ID, реквизитах и параметрах, определенных в диалоговых окнах установки параметров соответствующих инструментов или в результате графического ввода.

−Объекты спецификаций, приписываемые конструктивным элементам. Объекты спецификаций – это специальные объекты GDL без 3D-скриптов и 3D-видов. Объекты спецификаций могут включать ссылки на базы данных, а также могут содержать данные компонент и дескрипторов, которые определяются явно для таких элементов. Объекты спецификаций обычно используются для описания специфических структур, используемых при проведении расчетов: например количественные характеристики и детальное содержательное описание используемых в проекте армированных бетонных балок.

−База данных расчетов, организованная по ключам и содержащая компоненты, дескрипторы и единицы измерения. Конструктивные элементы ссылаются на эти данные непосредственно через объекты спецификаций. Объекты спецификаций могут приписываться конструктивным элементам. Компоненты и дескрипторы, созданные в приписанных объектах спецификаций, могут быть связаны непосредственно с элементами базы данных, образуя тем самым связь между конструктивным элементом и элементом базы данных.

−Компоненты – это материальные составляющие конструктивных элементов (например штукатурка, раствор, кирпич для стен) или что-то другое (стоимость, трудовые ресурсы, временные затра-

204

ты), что может быть соотнесено с конструктивными элементами. Каждая компонента имеет имя, код, количественное определение, единицу измерения и ссылку на характеристику конструктивного элемента, с которым она связана.

− Дескриптор представляет описательную информацию о связанном с ним конструктивном элементе. В отчетах дескрипторы используются для обычного вывода: они не используются при проведении расчетов и не связываются с компонентами или параметрами элемента. Каждый дескриптор имеет имя (так называемый краткий текст), код и текст полного описания.

Спецификации могут быть связаны с конструктивным элементом с помощью критерия или индивидуально. Каждый объект спецификации может быть ассоциирован с уникальной комбинацией критериев выбора элементов, например, можно установить связь между объектом спецификации «Бетонная стена.gps» и всеми стенами проекта, имеющими штриховку «Бетонные блоки», начерченными пером 12 и размещенными в слое «Внешние стены». Если такая связь установлена, то в процессе составления сметы ArchiCAD выбирает все те конструктивные элементы проекта, которые соответствуют указанным критериям, и приписывает им свойства указанного объекта спецификации. Наборы сформулированных критериев отбора элементов сохраняются в текущей библиотеке и могут многократно использоваться в том же самом или других проектах. Критерии опреде-

ляются в диалоговом окне Связывание спецификаций с критериями.

Объекты спецификаций из загруженных библиотек могут быть связаны с критериями. Вы также можете создать свои собственные объекты спецификаций и связать их с критериями.

Сортировка и анализ данных, необходимые вычисления, и характер форматирования отчетов производятся согласно установкам, произведенным в соответствующем сметном задании.

− Сметное задание – это предварительно определенные инструкции относительно того, каким образом ArchiCAD должен обработать данные проекта для получения результирующего отчета. Имеется два типа сметного задания.

205

−Отчеты текстового формата выводят результаты проведенных расчетов в редактируемом текстовом виде. Отчеты приводятся в текстовых окнах и могут быть сохранены в виде файлов электронных таблиц, обычных текстовых файлов или в виде HTML-файлов.

−Графический формат позволяет выводить в отчетах как текстовую информацию, так и рисунки, включая чертежи символов элементов, товарные знаки и другие растровые изображения. Графические отчеты могут сохраняться в виде файлов RTF или файлов проекта ArchiCAD. Кроме того, предоставляется возможность скопировать весь отчет или его часть на план этажа ArchiCAD.

ArchiCAD может создавать три типа расчетных отчетов: смету элементов, смету компонент и смету зон.

Смета элементов предназначена, прежде всего, для создания различного рода каталогов и реестров и воспроизведения параметров конструктивных элементов проекта. Для создания сметы элементов производится фильтрация всего проекта или только выбранного множества конструктивных элементов по критериям, установленным в сметном задании. Элементы, соответствующие критериям, будут представлены в смете. Кроме того, вместе с элементами могут быть выведены их параметры, компоненты и дескрипторы, если это указано в сметном задании.

Смета компонент создается в том случае, когда необходима информация о составляющих конструктивных элементов, их количественные характеристики или стоимостные каталоги. Отчеты этого типа обычно подытоживают информацию о компонентах конструктивных элементов. Кроме того, в таких сметах можно выводить некоторые параметры элементов.

Смета зон, как правило, создается для создания каталогов помещений проекта. Она может включать параметры зон, а также информацию о конструктивных элементах, которые связаны с этими зонами. Если приводится список связанных с зонами элементов, то это, по сути, является сметой элементов, которые связаны с этими зонами.

206

Площади помещений

Некоторые из приводимых в данном разделе команд отсутствуют

встандартных профилях окружающей среды ArchiCAD 11. Для выполнения конфигурации смет сначала с помощью команды Параметры → Окружающая среда → Меню добавьте следующие команды

всуществующее меню (например, в Документ → Каталоги и сметы):

−Сметное задание,

−Редактирование базы данных,

−Новые спецификации,

−Редактировать спецификации,

−Спецификации последней выборки,

−Связать спецификации с критериями.

Введем в проект информацию о помещениях, разделяя их на две категории: жилые и нежилые.

Создадим две категории зон: жилые и нежилые помещения:

Выполните команду Параметры→ Реквизиты →Категории Зон.

Воткрывшемся диалоговом окне Категории зон щелкните по кнопке Новый для создания новой категории зон.

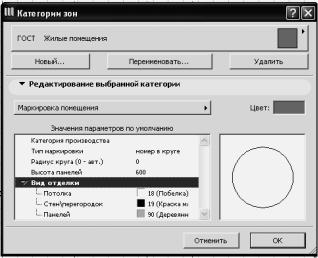

Вдиалоговом окне Добавить категорию зоны введите в строку Имя название создаваемой категории – Жилые помещения (рис. 2.78).

Щелкните на кнопке ОК. Название заданной категории зон появится в списке категорий зон. В этом окне можно подредактировать код категории, ее имя, а также цвет заливки.

Повторите пункты 2–4, создайте еще одну категорию зон –

Нежилые помещения.

Щелкните на кнопке ОК.

Теперь нанесем на планы этажей зоны (помещения). Но прежде следует создать слой, в котором будут размещаться зоны:

1.Создайте слой Помещения.

2.Щелкните дважды на кнопке инструмента Зона в панели инструментов.
