По cnocoбy погрузки и разгрузки различают суда:
- с вертикальной погрузкой через палубные грузовыелюки;
- с горизонтальной погрузкой посредством автопогрузчиков и других средств береговой механизации через бортовые порты или по специальным помостам (аппарелям) через бортовые, кормовые или носовые порты -накатом;
- приемом и выдачей жидких грузов по системам судовых трубопроводов (танкеры и суда для перевозки сжиженныхгазов);
имеющие собственный грузовой конвейер в нижней части воронкообразных грузовых трюмов, на который навалочный груз из трюмов ссыпается под собственной тяжестью и потом выгружается на причал по дополнительному транспортномумосту;
- комбинированными и прочими способами погрузки-разгрузки. Способ погрузочно-разгрузочных работ во многомопределяет:
интенсивность,
продолжительность стоянок в портах, а следовательно, и экономичность судов.

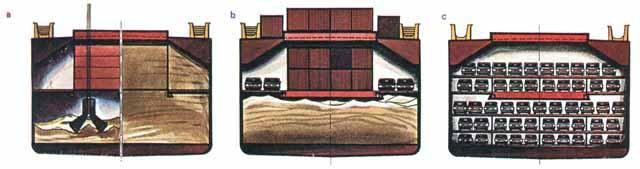

Рис. Поперечное сечение трюма универсального, сухогрузного судна:
a — с насыпным грузом; b — с насыпным грузом,контейнерами и автомашинами; с — савтомашинами
Рис. – Суда для перевозки навалочных грузов 1 — без собственных перегрузочных средств; 2 — с поворотными грузовыми кранами; 3 — с передвижным палубным портальным краном, оснащенным грейфером; 4 — с передвижным вдоль палубы черпаковым перегружателем, оснащенным выносным ленточным конвейером; 5 — с установленным под грузовыми трюмами ленточным конвейером; груз, поступающий на палубу, подается на берег с помощью выносногоконвейера
По своему назначению судамогут быть подразделены на
транспортные,
служебно-вспомогательные,
специальные
и суда техническогофлота.
Транспортный флот состоит из пассажирских, грузо-пассажирских и грузовых судов.
К специальным типам судов, относятся буксиры-спасатели, пожарные, учебные и научно-исследовательские суда.
Служебно-вспомогательные суда разделяют на : вспомогательные суда и служебныесуда.
К вспомогательным судам относят: буксиры, перегрузочные суда (плавучие зерноперегружатели, нефтеперекачивающие и зачистные станции), снабженческие суда (бункеровщики, раздатчики, суда-водолеи, суда для приёма загрязнённой воды и мусора), сюда же относят плавучие пристани и дебаркадеры.
Буксиры, относящиеся к классу вспомогательных судов не имеют принципиальных отличий от транспортных буксиров. Их разделяют на морские и рейдовые, портовые и для внутренних водоемов.
Буксиры, особенно портовые, отличаются малой длиной, обеспечивающей необходимые им маневренные качества, и большой остойчивостью.
Служебные судаподразделяются на суда специального назначения, обслуживающие суда и административно-служебные суда.
Суда специального назначенияэто суда, специально построенные или переоборудованные, и имеющие на борту специальное оборудование, связанное с его назначением, а также специальный персонал. К этой группе относятся научно- исследовательские суда, суда, гидрографические суда и учебныесуда.
В число научно-исследовательских входят суда для комплексных океанических исследований и для проведения геофизических и гидробиологических исследований. Научно-исследовательские суда бывают различных типов иразмеров.
Суда технического флотапредназначаются для технического обслуживания различных морских судов, портового хозяйства и водных путей. В эту группу входят подъемно-монтажные и промышленно-хозяйственныесуда.
К подъёмно-монтажным судам относят портостроительные, плавучие краны, плавучие доки и плавучиемастерские.
Промышленно-хозяйственные суда включают суда, предназначенные для выполнения различных строительных и мелиоративных работ, а также работ по добыче нефти в открытом море, добыче песка и гравия: плавучие буровые вышки, дноуглубительные суда (землечерпательные и землесосные драгеры), грунтоотвозные баржи.
Рис. 1 — пассажирское судно; 2 — сухогрузное судно; 3 — рефрижераторное судно; 4
контейнеровоз; 5 — судно с горизонтальной погрузкой для перевозки автомобилей; 6 — комбинированное судно для перевозки руды, навалочных грузов и нефти; 7 —танкер
Рис. Поперечные сечения по трюмам судов различного типа (а, 6) для перевозки насыпных грузов
1 — рудовоз; 2 — нефтерудовоз; 3 — универсальное судно для перевозки навалочных грузов; 4 — комбинированное судно с убирающимися подвесными палубами для перевозки автомашин и навалочных грузов; 5 — комбинированное судно для перевозки руды, навалочных и жидких грузов; 6 — комбинированное судно для перевозки руды, навалочных грузов и контейнеров
